Aufhängeklemme Schiebetor MEA Gr. 4 verzinkt M16 10336750
Produktinformationen "Aufhängeklemme Schiebetor MEA Gr. 4 verzinkt M16 10336750"

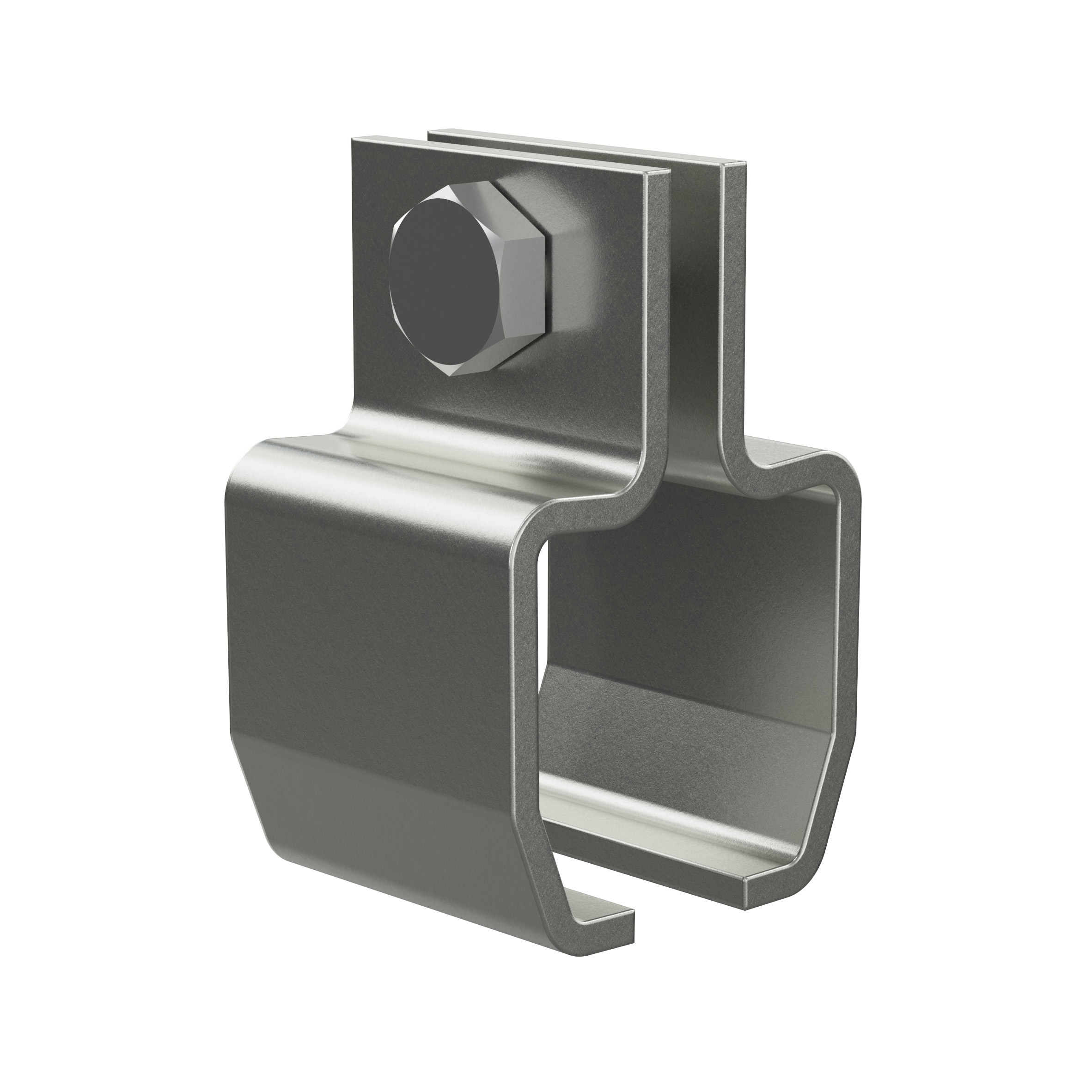

MEA Aufhängeklemme Größe Nr. 4 – Gewinde M16 | Art.-Nr. 10336750
Die Aufhängeklemme nimmt das Laufrohr auf und wird über den Gewindezapfen an einer bauseitigen Unterkonstruktion oder Gewindestange abgehängt.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 4 ausgeführt: Gewinde M16, Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 4
Einsatz und Montage
Die Klemme wird um das Laufrohr gelegt und verschraubt. Die Aufhängung erfolgt über das Gewinde nach oben.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10336750 |
| Produktart | Aufhängeklemme |
| MEA-Größe | Nr. 4 |
| Breite | 96 mm |
| Höhe | 150 mm |
| Länge | 110 mm |
| Material-/Wandstärke | 8 mm |
| Gewinde | M16 |
| Werkstoff | Stahl S235JR |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 2,54 kg |

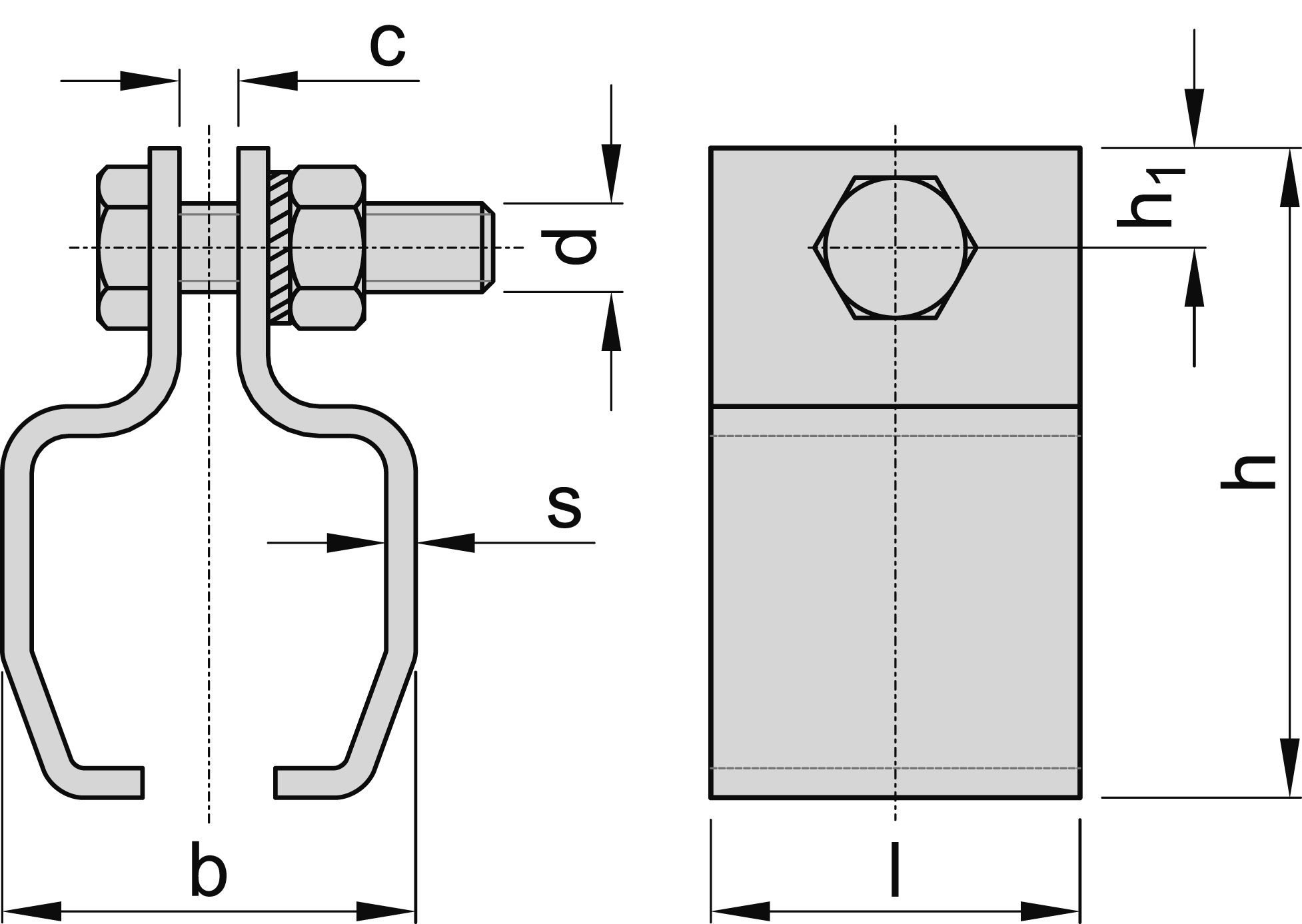

| Weitere MEA-Maße (mm) | b 96 · d M16 · h 150 · l 110 · s 8 |
Lieferumfang
1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Laufrohr Größe Nr. 4 – Art.-Nr. 60.0004.7
- Verbindungsmuffe Größe Nr. 4 – Art.-Nr. 60.0070.7
Worauf Sie bei der Auswahl achten sollten
Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Form: | Aufhängeklemme |
|---|---|
| Gewinde : | M16 |
| Höhe: | 150 mm |
| Länge: | 110 mm |
| Oberfläche: | galvanisch verzinkt |
| Wandstärke | Materialstärke: | 8 mm |
| Werkstoff: | Stahl |
| Breite: | 96 mm |
