Doppelrolle zum Einhängen MEA Gr. 5 verzinkt Ø 89 mm 10336843
Produktinformationen "Doppelrolle zum Einhängen MEA Gr. 5 verzinkt Ø 89 mm 10336843"

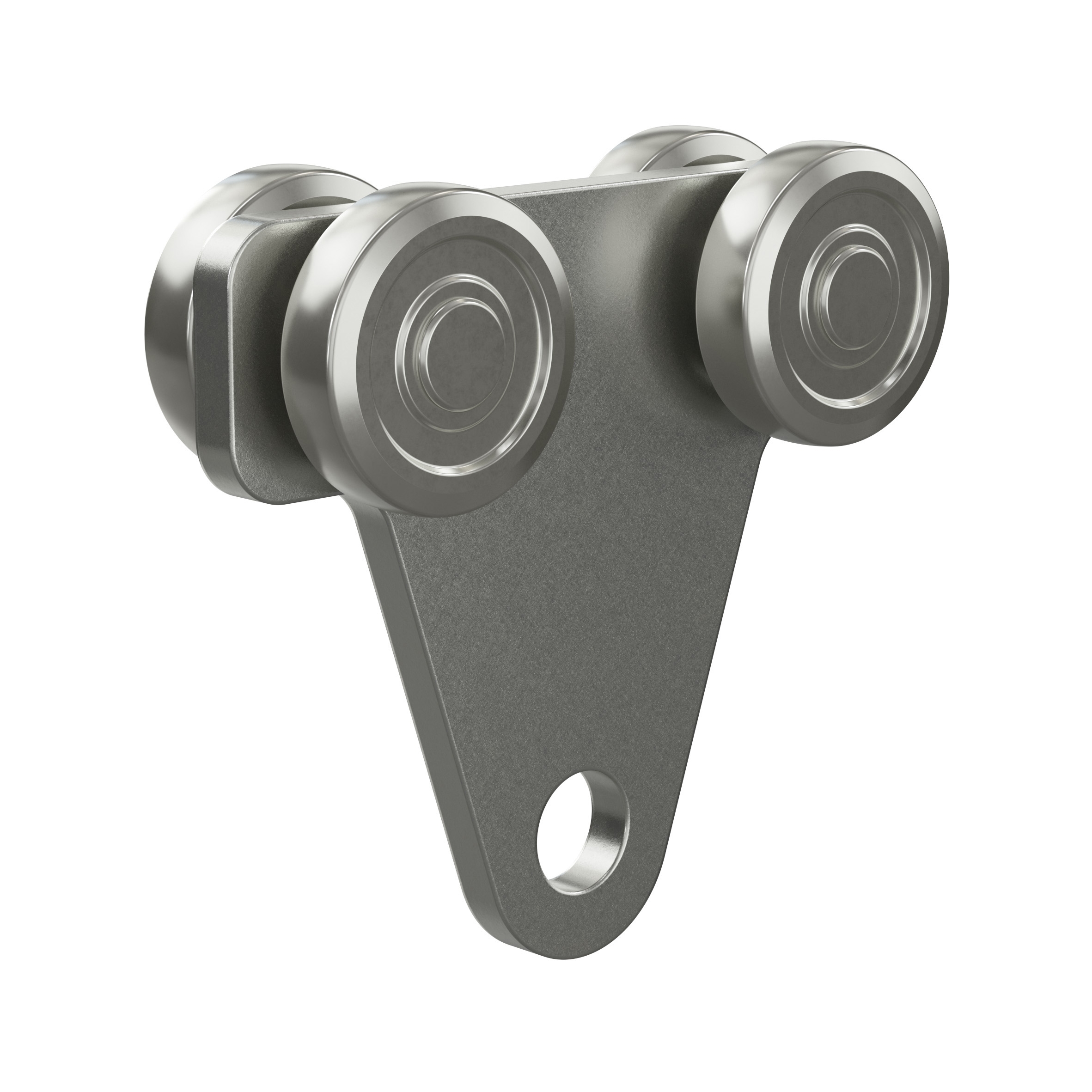

MEA Doppelrolle zum Einhängen Größe Nr. 5 – Rollen-Ø 89 mm | Art.-Nr. 10336843
Der zweiachsige Rollapparat läuft im Laufrohr und trägt den Torflügel. Zweiachsige Rollapparate sind grundsätzlich zu empfehlen: Sie führen das Tor genauer und laufen ruhiger als Einfachrollen.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 5 ausgeführt: Rollendurchmesser Ø 89 mm, zulässige Belastung 1000 kg je Rollapparat / max. 2000 kg Torflügel (handbetrieben), Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Belastbarkeit nach Herstellerangabe: 1000 kg je Rollapparat / max. 2000 kg Torflügel (handbetrieben)
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Wartungsfreie Kugellager, Fettfüllung auf die gesamte Lebensdauer ausgelegt
- Einsatztemperatur -20 °C bis +80 °C
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 5
Einsatz und Montage
Je Torflügel werden zwei Rollapparate eingesetzt. Der Anschluss an den Torflügel erfolgt über die zentrale Aufhängung; bei Holztoren ist eine Trägerplatte in Verbindung mit einer Verstärkungslasche zu verwenden.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10336843 |
| Produktart | Doppelrolle zum Einhängen |
| MEA-Größe | Nr. 5 |
| Rollen-/Außendurchmesser | Ø 89 mm |
| Tragkraft | 1000 kg je Rollapparat / max. 2000 kg Torflügel (handbetrieben) |
| Höhe | 113,5 mm |
| Länge | 210 mm |
| Material-/Wandstärke | 15 mm |
| Bohrung Ø | 26 mm |
| Werkstoff | Stahl S235JR |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 6,16 kg |

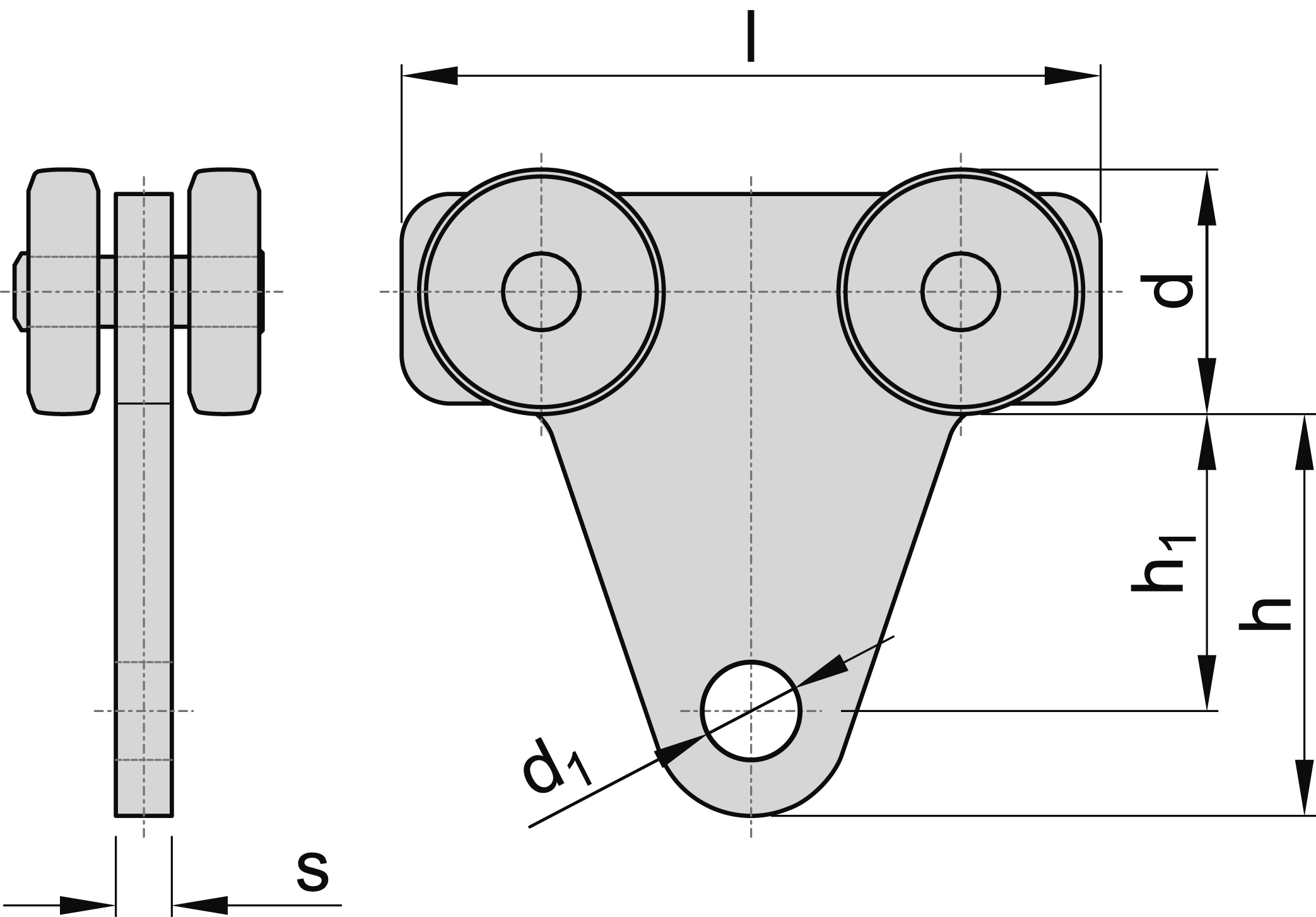

| Weitere MEA-Maße (mm) | d 89 · d1 26 · h 113,5 · l 210 · s 15 |
Lieferumfang
1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Laufrohr Größe Nr. 5 – Art.-Nr. 60.0005.7
- Trägerplatte Größe Nr. 5 – Art.-Nr. 60.0186.7
- Wandbefestigung Größe Nr. 5 – Art.-Nr. 60.0042.7
- Rohrpuffer Größe Nr. 5 – Art.-Nr. 60.0081.7
Worauf Sie bei der Auswahl achten sollten
Maßgeblich ist das Gewicht je Torflügel, nicht das Gesamtgewicht des Tores. Je Torflügel werden zwei Rollapparate eingesetzt. Rollapparat, Laufrohr und Befestigung müssen dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Bohrung Ø in mm: | 26 |
|---|---|
| Durchmesser: | Ø 89 mm |
| Form: | Doppelrolle |
| Höhe: | 113,5 mm |
| Länge: | 210 mm |
| Oberfläche: | galvanisch verzinkt |
| Wandstärke | Materialstärke: | 15 mm |
| Werkstoff: | Stahl |
