Hilti X-MGR M60 Gitterrostklemme Rosthöhe 25–40 mm MW 30/30 Stahl feuerverzinkt
3,39 €*
% 3,76 €* (9.84% gespart)Sofort verfügbar : Lieferzeit 1-2 Werktage
Produktinformationen "Hilti X-MGR M60 Gitterrostklemme Rosthöhe 25–40 mm MW 30/30 Stahl feuerverzinkt"
Gitterrost sichern ohne Setzgerät
Die Hilti X-MGR M60 klemmt Gitterroste rein mechanisch auf der Stahlunterkonstruktion fest. Kein Bolzenschussgerät, keine Kartusche, keine Schweißarbeit — ein Akkuschrauber genügt. Das macht sie überall dort zur ersten Wahl, wo pyrotechnische Setzgeräte nicht zulässig oder schlicht nicht verfügbar sind, und wo Roste zu Wartungszwecken wieder abgenommen werden müssen.
Der Bügel greift von oben über zwei Tragstäbe, das Unterteil klemmt unter dem Trägerflansch. Beim Anziehen ziehen sich beide Hälften gegeneinander — die Verbindung hält über Reibschluss und bleibt gleichzeitig zerstörungsfrei lösbar.

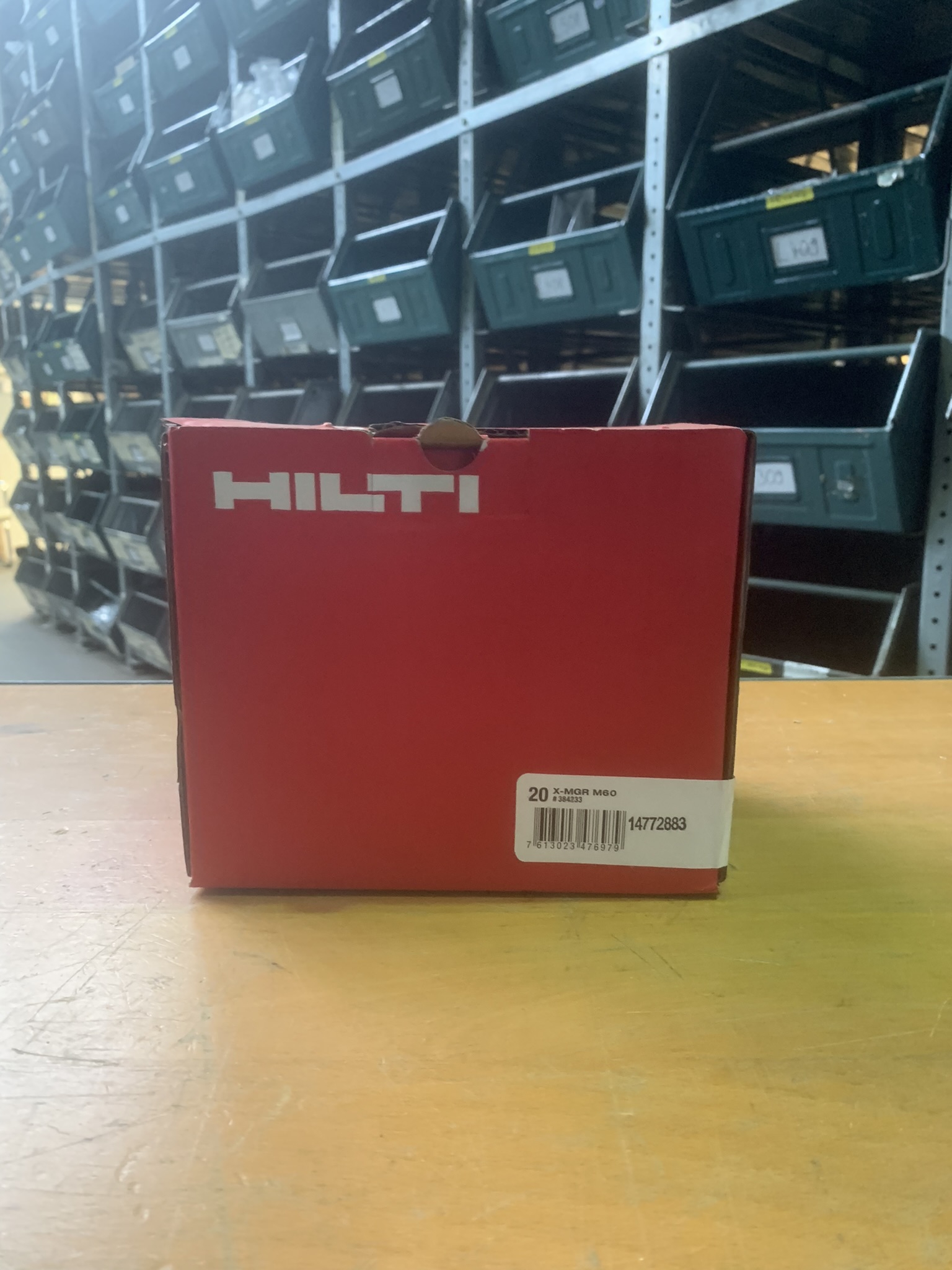

Wir liefern einzeln. Hilti gibt den Artikel ausschließlich im 20er-Gebinde ab. Wer für einen einzelnen Rost sechs Klemmen braucht, bekommt sie bei uns ab Stück 1 — Originalware, ab Lager.
Passt die Klemme zu meinem Rost?
Drei Maße am Rost entscheiden:
- Rosthöhe 25–40 mm — darunter oder darüber greift die Klemme nicht sauber
- Maschenöffnung ≥ 30 mm in Bügelrichtung, Tragstababstand 30 mm
- Querstabdicke ≤ 3 mm — bei dickeren Querstäben die Ausführung X-MGR W60 wählen
Zwei Maße am Träger:
- Flanschdicke 3–25 mm
- Rosthöhe + Flanschdicke zusammen ≤ 65 mm
Technische Daten
| Typ | X-MGR M60 |
| Hilti Artikelnummer | 384233 |
| Empfohlene Zuglast Nrec | 0,6 kN |
| Rosthöhe HG | 25–40 mm |
| Trägerflanschdicke tII | 3–25 mm |
| Gesamtbauhöhe HG + tII | max. 65 mm |
| Maschenöffnung | a = 30 mm · b ≥ 30 mm · c ≤ 3 mm |
| Anzugsmoment | 5–8 Nm |
| Bauhöhe × Breite | 83,5 × 40 mm, Sattelbreite 30 mm |
| Ober-/Unterteil | Stahl SPCC-S, feuerverzinkt 65 µm |
| Schraube | Stahl, feuerverzinkt 60 µm |
| Mutter | Stahl, feuerverzinkt 45 µm |
| Mutternhalter | Edelstahl SS304 |
| Gewicht | 0,11 kg |
| Zulassung | ITB |

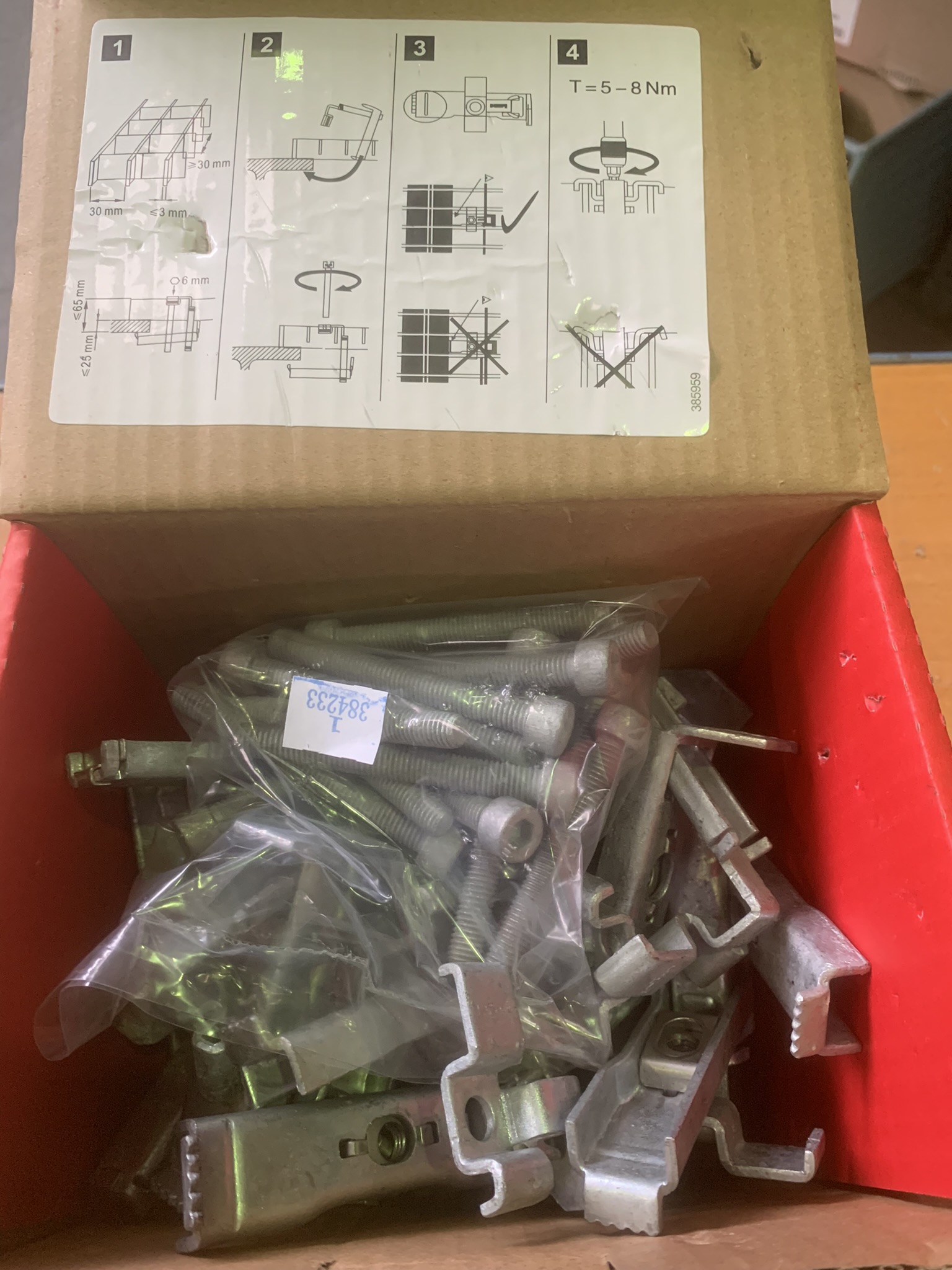

Montage
Klemme von oben durch die Masche einführen, Unterteil unter den Trägerflansch schwenken, mit 5–8 Nm anziehen.
Die Markierung am Clip muss unter dem Trägerflansch sichtbar sein — daran erkennt man auf einen Blick, ob korrekt gesetzt wurde. Der Sattel darf beim Anziehen nicht verbogen werden; das ist das häufigste Fehlerbild auf der Baustelle.
Geeignete Akkuschrauber: SF 121-A, SF 150-A, SF 14, SFC 14-A, SF 18-A, SFC 18-A, SF 22-A. Für reproduzierbares Drehmoment empfiehlt Hilti einen kalibrierten Drehmomentschlüssel oder das Hilti Torque Tool.
Einsatzbereiche
Laufstege, Wartungsbühnen, Arbeitspodeste, Treppenanlagen und Rampen im Hallen- und Anlagenbau. Freigegeben für Innenbereiche, Bereiche mit zeitweiser Kondensation sowie Außenanwendung in ländlicher oder städtischer Umgebung mit geringer bis mäßiger Schadstoffbelastung.
Einsatzgrenzen
Nicht geeignet für Meeresatmosphäre und stark schadstoffbelastete Umgebungen. Für Küsten-, Hafen- und Bootssteganwendungen bitte eine Edelstahlbefestigung anfragen — wir beraten Sie unter +49 911 97917230.
Die X-MGR überträgt Querlasten ausschließlich über Reibschluss und ist für eine explizite Querlastbemessung nicht vorgesehen. Die Zuglast wird durch plastische Verformung des Sattelbügels begrenzt.
Lieferumfang
- 1 × Bügeloberteil
- 1 × Klemmenunterteil
- 1 × M8-Schraube mit Mutter
Vormontiert, sofort einbaufertig.
