Der zweiachsige Rollapparat läuft im Laufrohr und trägt den Torflügel. Zweiachsige Rollapparate sind grundsätzlich zu empfehlen: Sie führen das Tor genauer und laufen ruhiger als Einfachrollen. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Rollendurchmesser Ø 22 mm, zulässige Belastung 45 kg je Rollapparat / max. 90 kg Torflügel (handbetrieben), Ausführung galvanisch verzinkt. Das spricht für dieses Bauteil Belastbarkeit nach Herstellerangabe: 45 kg je Rollapparat / max. 90 kg Torflügel (handbetrieben) Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz Wartungsfreie Kugellager, Fettfüllung auf die gesamte Lebensdauer ausgelegt Einsatztemperatur -20 °C bis +80 °C Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0 Einsatz und Montage Je Torflügel werden zwei Rollapparate eingesetzt. Der Anschluss an den Torflügel erfolgt über die zentrale Aufhängung; bei Holztoren ist eine Trägerplatte in Verbindung mit einer Verstärkungslasche zu verwenden. Technische Daten MerkmalWert HerstellerMEA Metal Applications MEA-Artikelnummer10330917 ProduktartDoppelrolle MEA-GrößeNr. 0 Rollen-/AußendurchmesserØ 22 mm Tragkraft45 kg je Rollapparat / max. 90 kg Torflügel (handbetrieben) Höhe47-61 mm Länge102 mm GewindeM10 WerkstoffStahl S235JR Oberflächegalvanisch verzinkt Gewicht je Stück0,23 kg Verpackungseinheit10 Stück Weitere MEA-Maße (mm)b1 16 · b2 16 · d 22 · d1 M10 · h 47-61 · l 102 Lieferumfang 1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten. Passende Komponenten aus dem MEA-System Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu: Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Trägerplatte Größe Nr. 0 – Art.-Nr. 60.0181.7 Verstärkungslasche Größe Nr. 0 – Art.-Nr. 60.0176.7 Wandbefestigung Größe Nr. 0 – Art.-Nr. 60.0037.7 Rohrpuffer Größe Nr. 0 – Art.-Nr. 60.0076.7 Bodenführungsrolle Nr. 10 – Art.-Nr. 60.0187.7 Bodenführungsschiene Nr. 10, 6 m – Art.-Nr. 60.0211.7 Worauf Sie bei der Auswahl achten sollten Maßgeblich ist das Gewicht je Torflügel, nicht das Gesamtgewicht des Tores. Je Torflügel werden zwei Rollapparate eingesetzt. Rollapparat, Laufrohr und Befestigung müssen dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

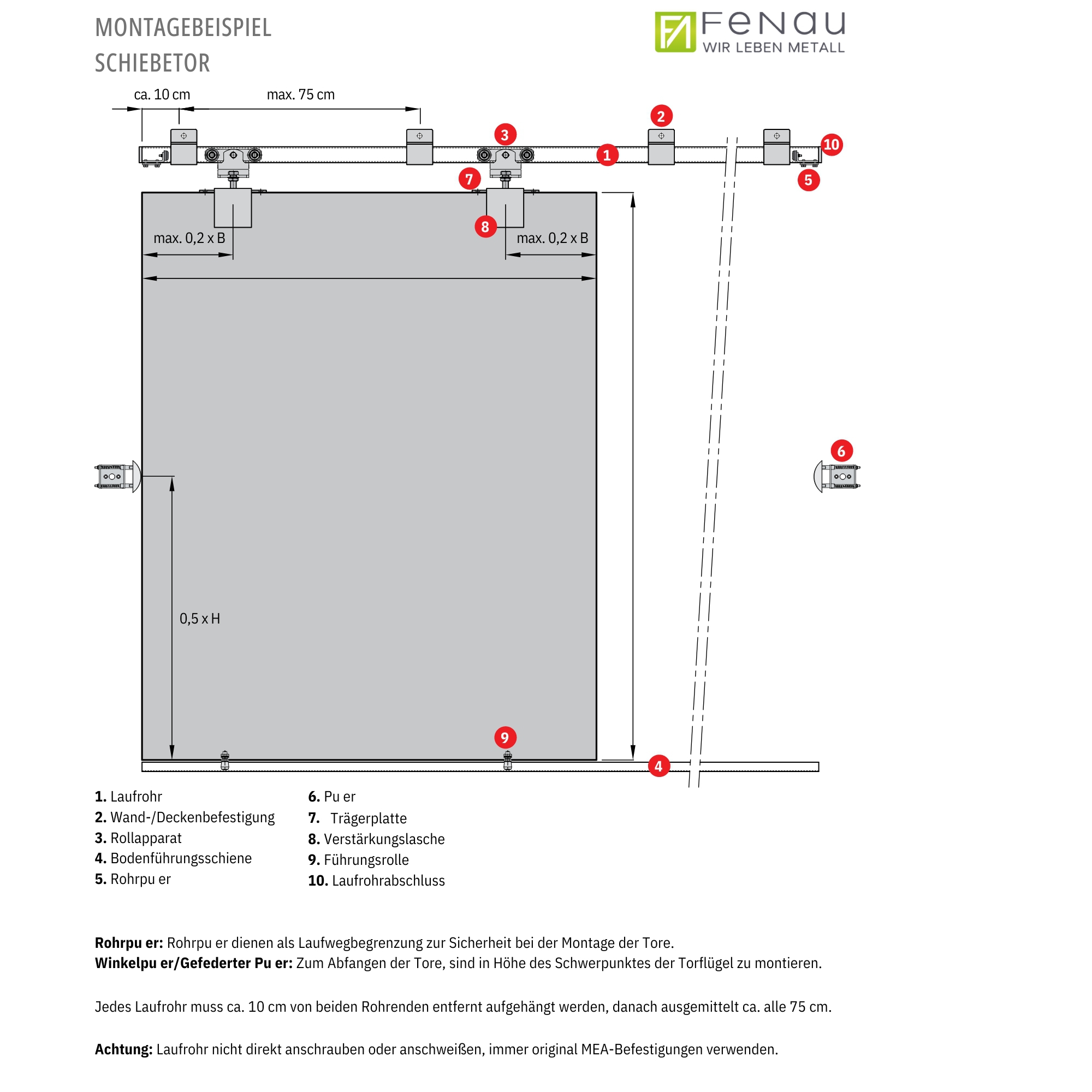

Die fixe Deckenbefestigung hängt das Laufrohr ohne Verstellmöglichkeit direkt unter der Decke ab. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses Bauteil Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0 Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und Montage Der erste Aufhängepunkt liegt rund 10 cm vom Rohrende entfernt, danach ausgemittelt alle 75 cm. Bei Rohrstößen ist neben der Verbindungsmuffe eine zusätzliche Befestigung zu setzen. Technische Daten MerkmalWert HerstellerMEA Metal Applications MEA-Artikelnummer10333030 ProduktartDeckenbefestigung MEA-GrößeNr. 0 Breite38 mm Höhe41 mm Länge40 mm Material-/Wandstärke3 mm Bohrung Ø9 mm WerkstoffStahl S235JR Oberflächegalvanisch verzinkt Gewicht je Stück0,20 kg Verpackungseinheit10 Stück Weitere MEA-Maße (mm)b 38 · d 9 · h 41 · l 40 · s 3 Lieferumfang 1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten. Passende Komponenten aus dem MEA-System Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu: Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Verbindungsmuffe Größe Nr. 0 – Art.-Nr. 60.0066.7 Doppelrolle Größe Nr. 0 – Art.-Nr. 60.0089.7 Worauf Sie bei der Auswahl achten sollten Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

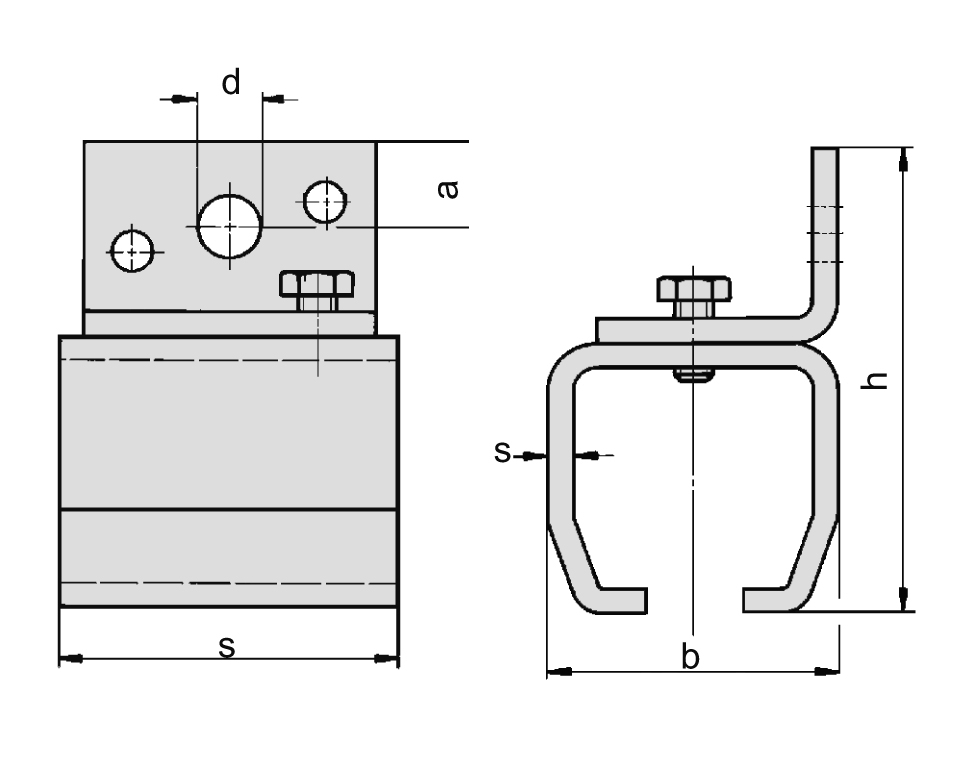

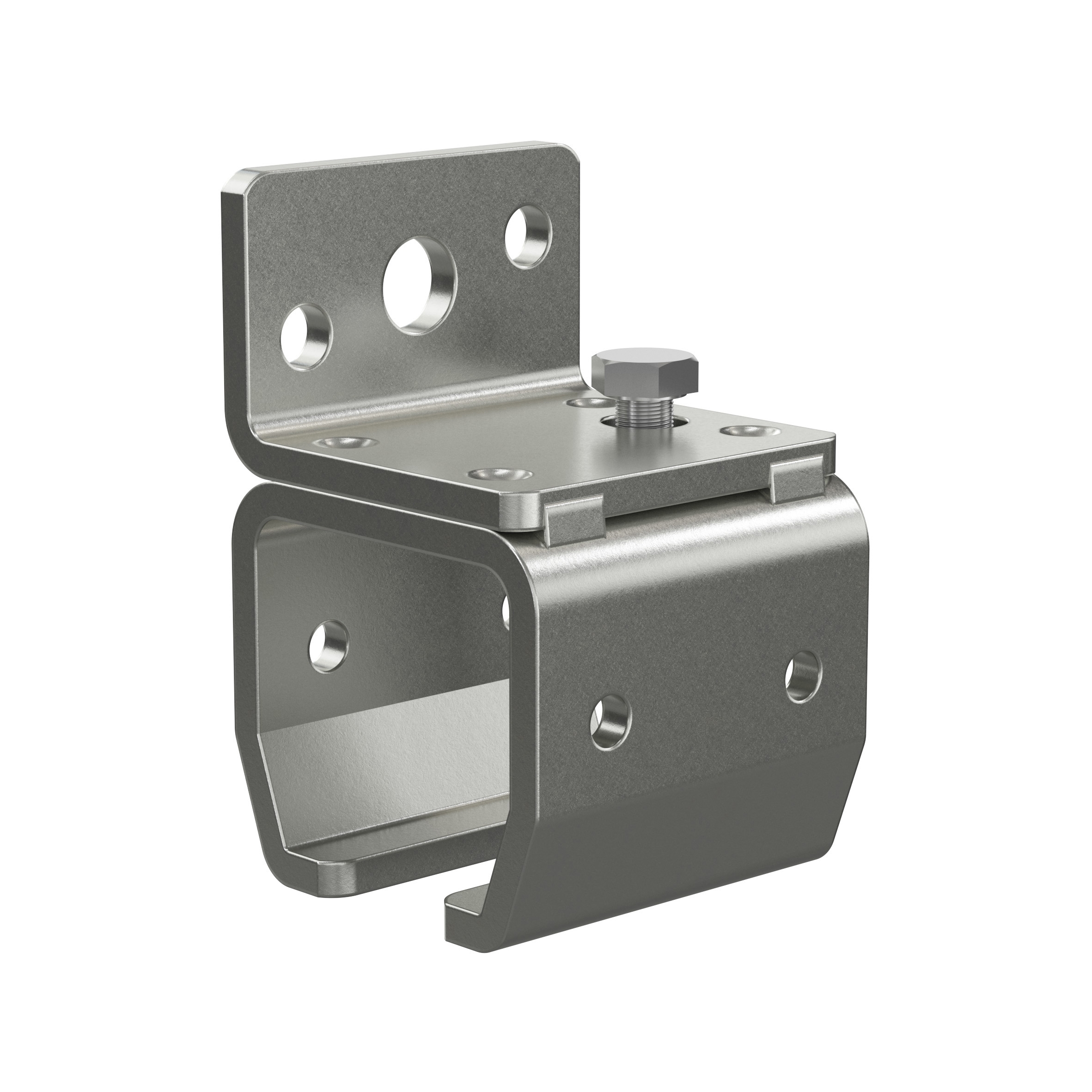

Die fixe Wandbefestigung hängt das Laufrohr ohne Verstellmöglichkeit direkt an der Wand ab. Sie ist die wirtschaftlichste Lösung, wenn die Lage des Rohres von vornherein feststeht. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses Bauteil Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0 Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und Montage Der erste Aufhängepunkt liegt rund 10 cm vom Rohrende entfernt, danach ausgemittelt alle 75 cm. Bei Rohrstößen ist neben der Verbindungsmuffe eine zusätzliche Befestigung zu setzen. Technische Daten MerkmalWert HerstellerMEA Metal Applications MEA-Artikelnummer10333005 ProduktartWandbefestigung MEA-GrößeNr. 0 Breite38 mm Höhe63 mm Länge40 mm Material-/Wandstärke3 mm Bohrung Ø9 mm WerkstoffStahl S235JR Oberflächegalvanisch verzinkt Gewicht je Stück0,16 kg Verpackungseinheit10 Stück Weitere MEA-Maße (mm)b 38 · d 9 · d1 5 · h 63 · l 40 · s 3 Lieferumfang 1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten. Passende Komponenten aus dem MEA-System Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu: Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Verbindungsmuffe Größe Nr. 0 – Art.-Nr. 60.0066.7 Doppelrolle Größe Nr. 0 – Art.-Nr. 60.0089.7 Worauf Sie bei der Auswahl achten sollten Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

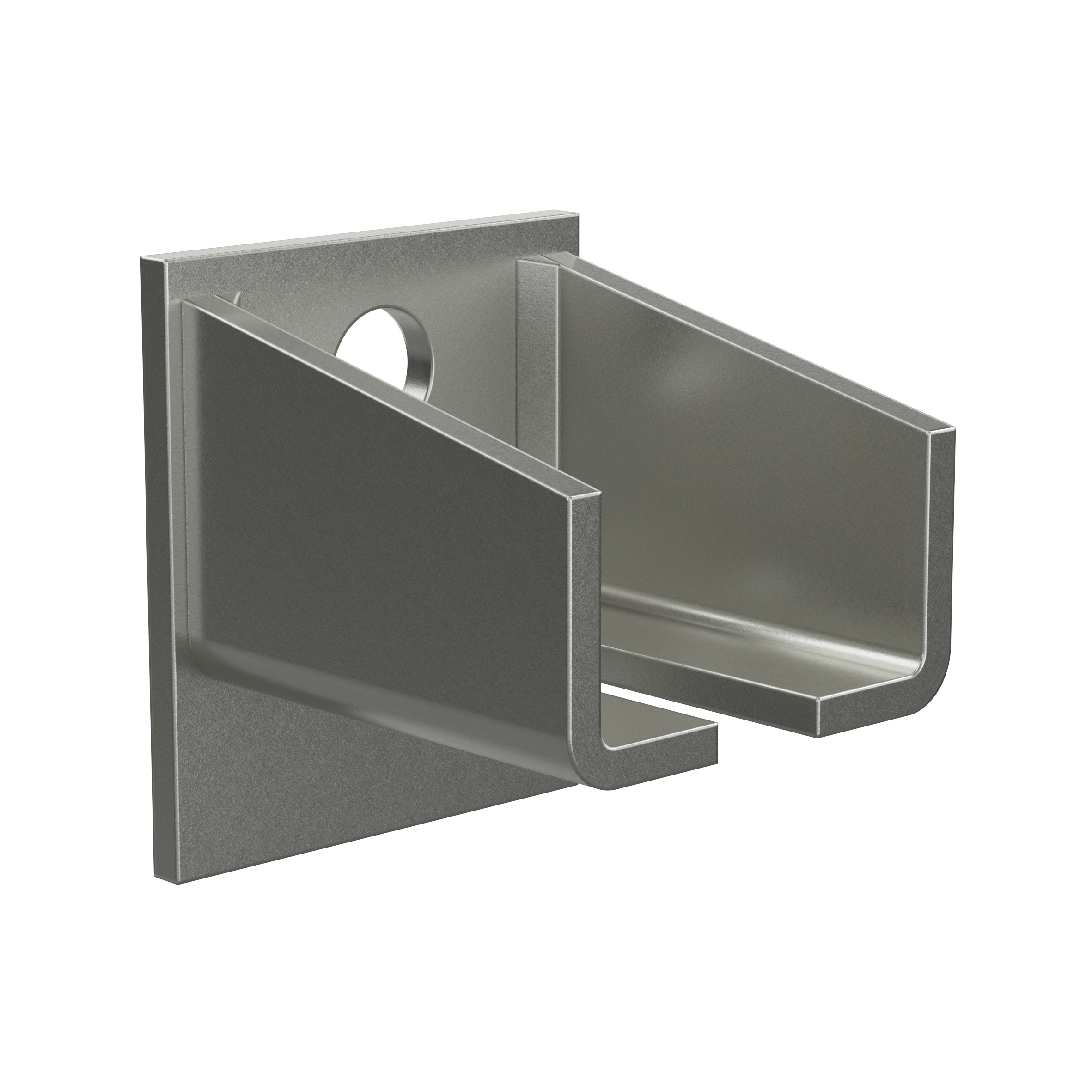

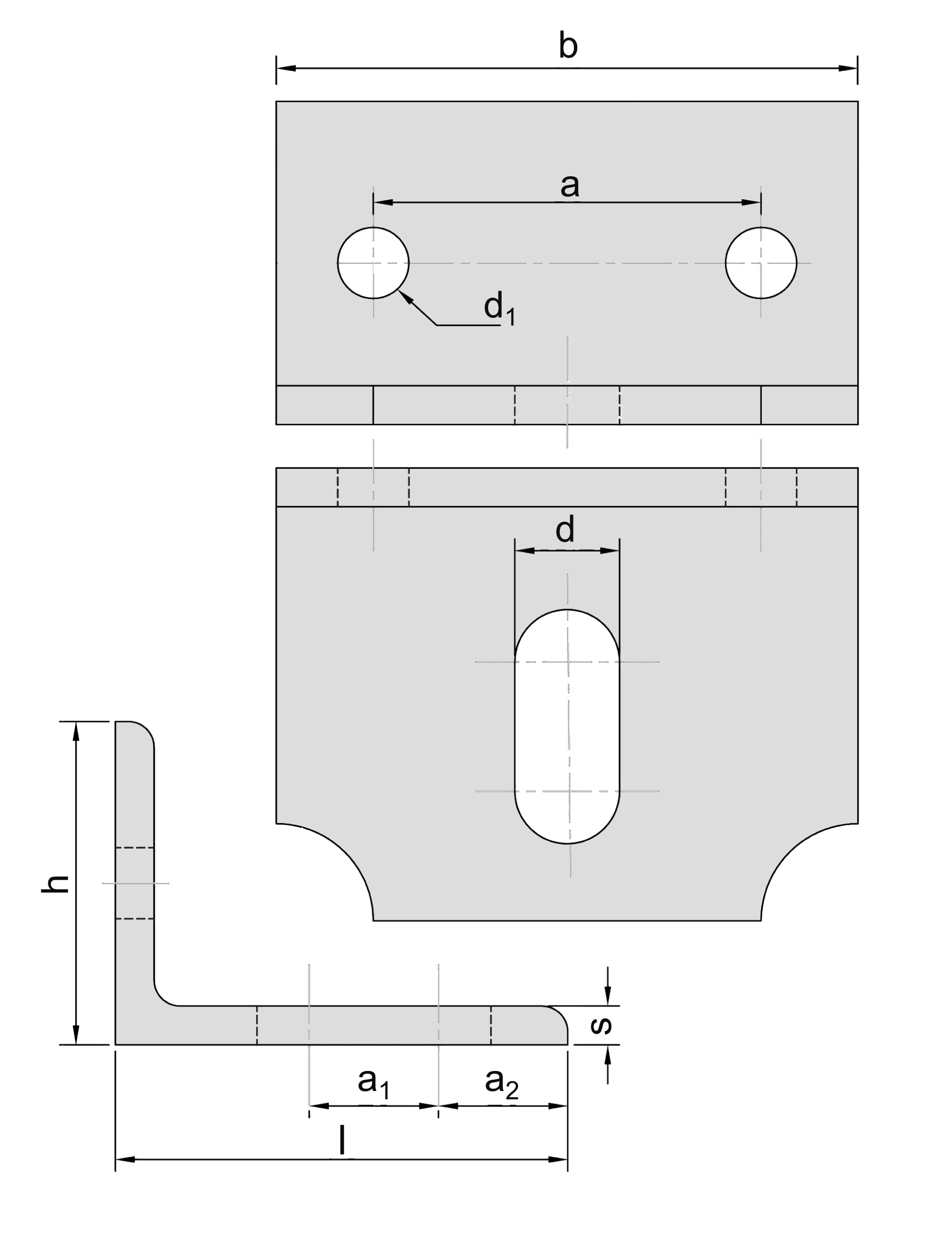

Die Wandkonsole trägt das Laufrohr im Abstand zur Wand. In Verbindung mit H/S-Muffen lässt sich die Anlage nach der Montage in Höhe und Seite ausrichten. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses Bauteil Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0 Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und Montage Die Konsole wird an der Wand verdübelt; das Befestigungsmaterial ist entsprechend dem Untergrund bauseits zu wählen. H/S-Muffen sind separat zu bestellen. Technische Daten MerkmalWert HerstellerMEA Metal Applications MEA-Artikelnummer10335315 ProduktartWandkonsole einfach MEA-GrößeNr. 0 Breite60 mm Höhe50 mm Länge53 mm Bohrung Ø13 mm WerkstoffStahl S235JR Oberflächegalvanisch verzinkt Gewicht je Stück0,24 kg Verpackungseinheit10 Stück Weitere MEA-Maße (mm)b 60 · d 13 · h 50 · l 53 · v 20-45 Lieferumfang 1 Wandkonsole. H/S-Muffen und Dübel bzw. Schrauben sind nicht enthalten. Passende Komponenten aus dem MEA-System Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu: H/S-Muffe Größe Nr. 0 – Art.-Nr. 60.0214.7 Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Worauf Sie bei der Auswahl achten sollten Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

Die Muffe für Höhen- und Seitenverstellung verbindet das Laufrohr mit einer Wand- oder Deckenkonsole und erlaubt das nachträgliche Ausrichten der Anlage in Höhe und Seite. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Gewinde M10, Ausführung galvanisch verzinkt. Das spricht für dieses Bauteil Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0 Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und Montage Die Muffe wird auf das Laufrohr gesetzt und in die passende Konsole eingehängt. Konsolen und Muffen werden getrennt bezogen und müssen in der Größe zusammenpassen. Technische Daten MerkmalWert HerstellerMEA Metal Applications MEA-Artikelnummer10335505 ProduktartMuffe, Höhen-/Seitenverstellung MEA-GrößeNr. 0 Breite38 mm Höhe98 mm Länge40 mm Material-/Wandstärke3 mm GewindeM10 WerkstoffStahl S235JR Oberflächegalvanisch verzinkt Gewicht je Stück0,17 kg Verpackungseinheit10 Stück Weitere MEA-Maße (mm)b 38 · d M10 · h 98 · l 40 · s 3 Lieferumfang 1 Muffe. Die passende Wand- oder Deckenkonsole ist separat zu bestellen. Passende Komponenten aus dem MEA-System Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu: Wandkonsole einfach Größe Nr. 0 – Art.-Nr. 60.0028.7 Deckenkonsole einfach Größe Nr. 0 – Art.-Nr. 60.2002.7 Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Worauf Sie bei der Auswahl achten sollten Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

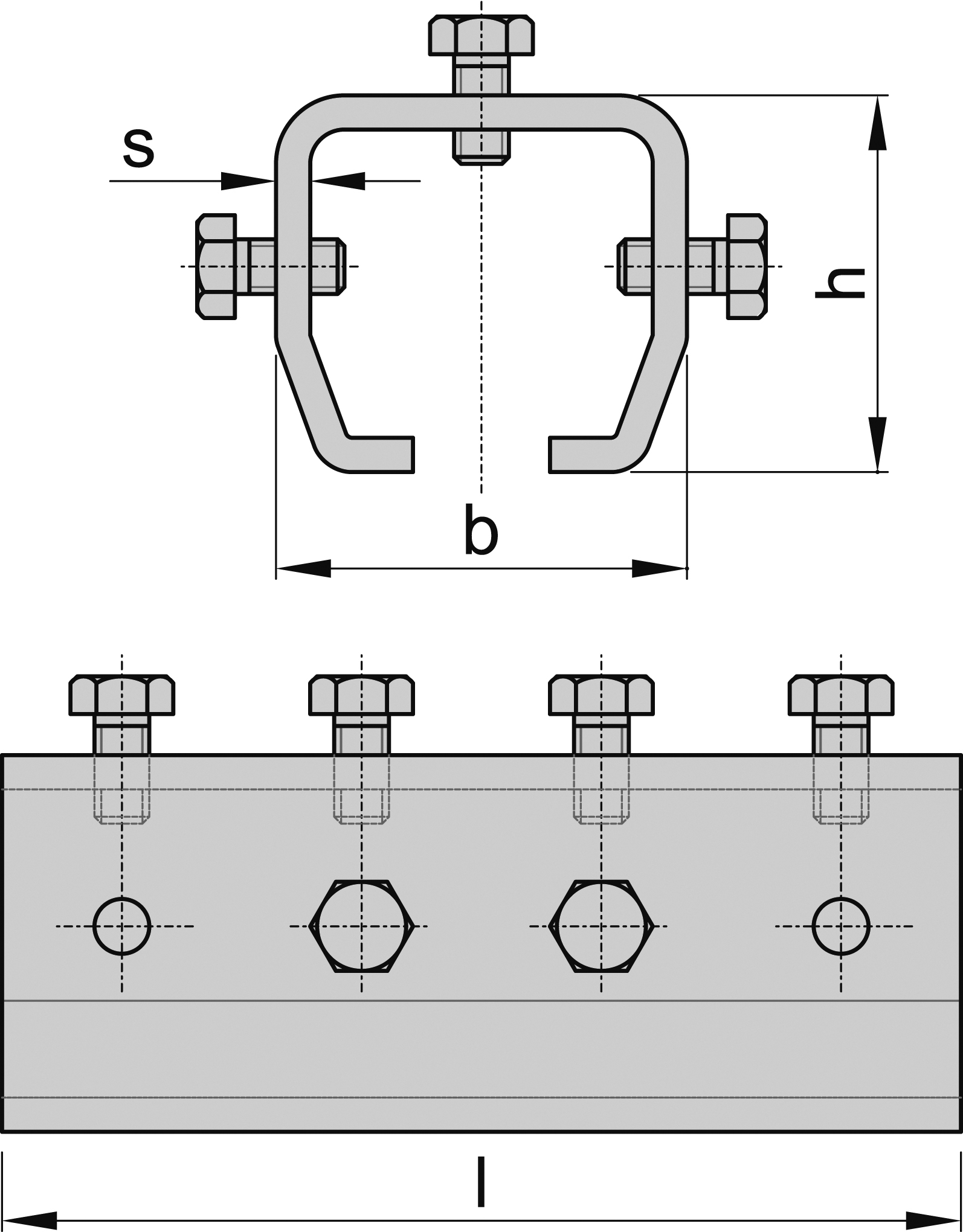

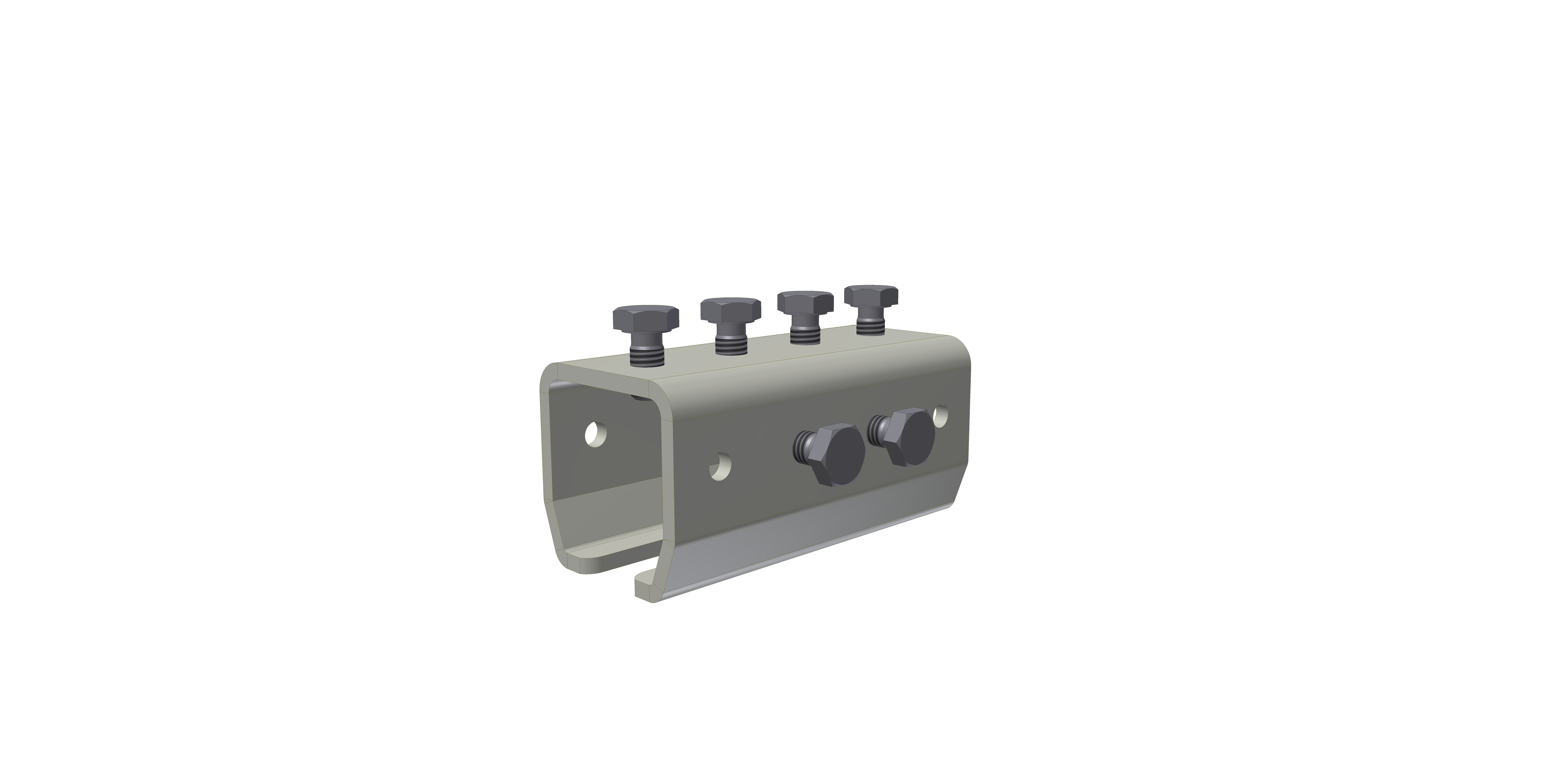

Die Verbindungsmuffe stößt zwei Laufrohre kraftschlüssig zusammen und ermöglicht so beliebig lange Schienenstränge. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses Bauteil Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0 Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und Montage Neben der Verbindungsmuffe ist immer eine zusätzliche Wand- oder Deckenbefestigung zu montieren, damit der Stoß nicht frei trägt. Technische Daten MerkmalWert HerstellerMEA Metal Applications MEA-Artikelnummer10330467 ProduktartVerbindungsmuffe MEA-GrößeNr. 0 Breite38 mm Höhe38 mm Länge80 mm Material-/Wandstärke3 mm WerkstoffStahl S235JR Oberflächegalvanisch verzinkt Gewicht je Stück0,25 kg Verpackungseinheit10 Stück Weitere MEA-Maße (mm)b 38 · h 38 · l 80 · s 3 Lieferumfang 1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten. Passende Komponenten aus dem MEA-System Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu: Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Wandbefestigung Größe Nr. 0 – Art.-Nr. 60.0037.7 Deckenbefestigung Größe Nr. 0 – Art.-Nr. 60.0047.7 Worauf Sie bei der Auswahl achten sollten Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.

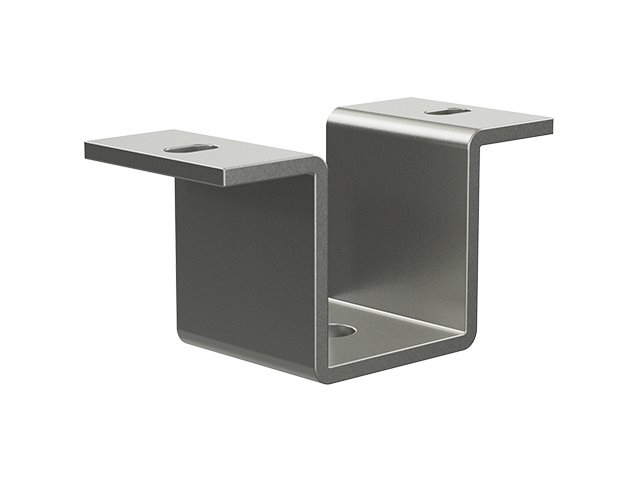

Die Deckenkonsole trägt das Laufrohr unterhalb der Decke. In Verbindung mit H/S-Muffen ist die Anlage in Höhe und Seite verstellbar. Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 0 ausgeführt: Ausführung galvanisch verzinkt. Das spricht für dieses Bauteil Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 0 Einzeln oder als Verpackungseinheit à 10 Stück erhältlich Einsatz und Montage Die Konsole wird an der Decke befestigt; das Befestigungsmaterial ist nach Untergrund bauseits zu wählen. H/S-Muffen sind separat zu bestellen. Technische Daten MerkmalWert HerstellerMEA Metal Applications MEA-Artikelnummer10335801 ProduktartDeckenkonsole einfach MEA-GrößeNr. 0 Breite40 mm Höhe48 mm Länge102 mm Material-/Wandstärke3 mm Bohrung Ø13 mm WerkstoffStahl Oberflächegalvanisch verzinkt Gewicht je Stück0,20 kg Verpackungseinheit10 Stück Weitere MEA-Maße (mm)b 40 · d 13 · h 48 · l 102 · t 3 · v 30-70 Lieferumfang 1 Deckenkonsole. H/S-Muffen und Befestigungsmaterial sind nicht enthalten. Passende Komponenten aus dem MEA-System Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu: H/S-Muffe Größe Nr. 0 – Art.-Nr. 60.0214.7 Laufrohr Größe Nr. 0 – Art.-Nr. 60.0000.7 Worauf Sie bei der Auswahl achten sollten Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen. Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
