Laufrohrbogen Schiebetor MEA Gr. 5 verzinkt 90 Grad 10337049
Produktinformationen "Laufrohrbogen Schiebetor MEA Gr. 5 verzinkt 90 Grad 10337049"

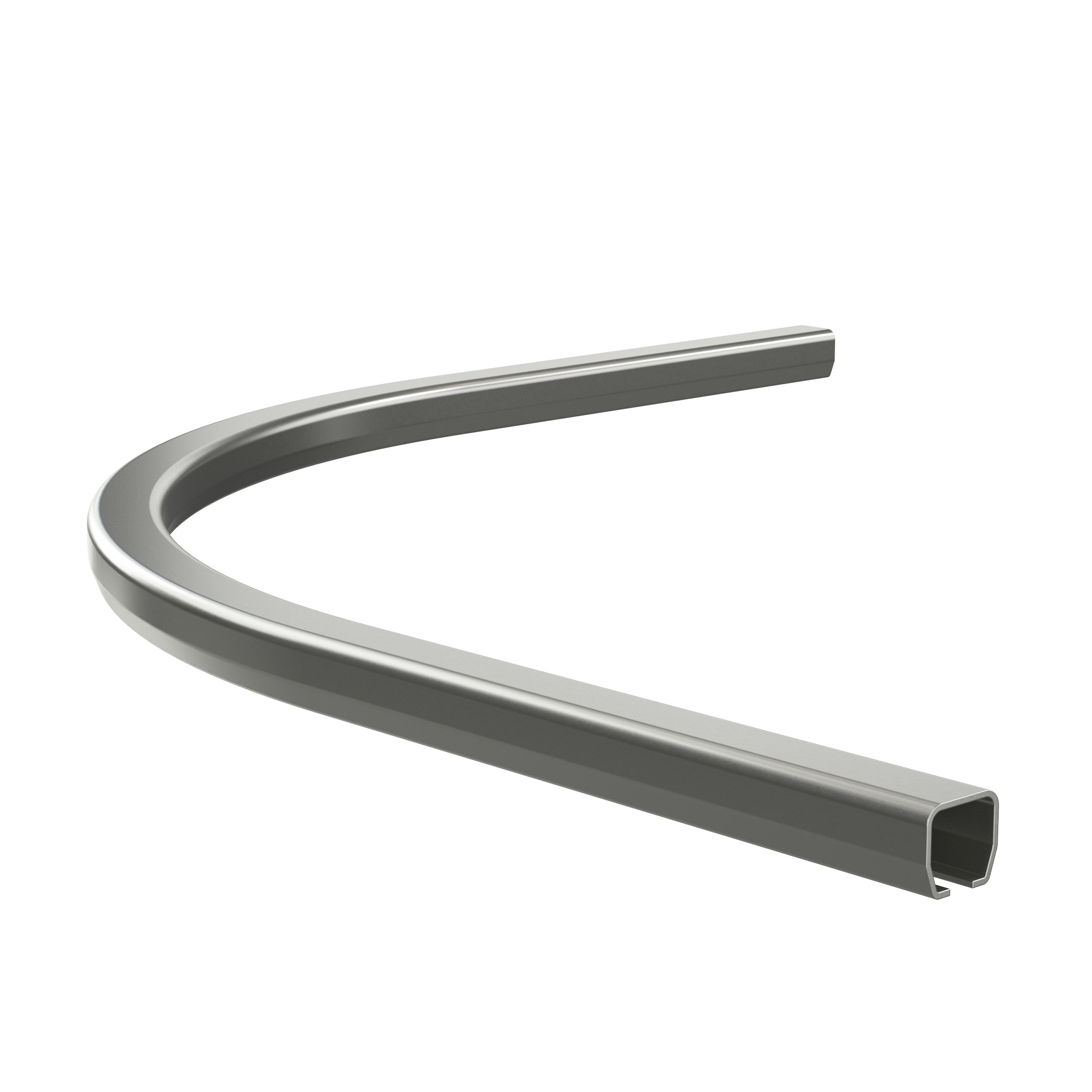

MEA Laufrohrbogen Größe Nr. 5 – 90° | Art.-Nr. 10337049
Mit dem Laufrohrbogen wird ein Schiebetor um 90° aus der Toröffnung herausgefahren, zum Beispiel um an der angrenzenden Wand zu parken.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 5 ausgeführt: 90°, Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 5
Einsatz und Montage
Je Bogenstück sind drei Befestigungen vorzusehen, bei Verwendung von zwei Verbindungsmuffen an den Enden zusätzlich zwei weitere. Im Bogen sind Doppelrollen mit kurzem Rollenabstand oder Einfachrollen einzusetzen.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10337049 |
| Produktart | Laufrohrbogen |
| MEA-Größe | Nr. 5 |
| Breite | 90 mm |
| Höhe | 110 mm |
| Länge | ca, 400 mm |
| Material-/Wandstärke | 6 mm |
| Werkstoff | Stahl S235JR |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 49 kg |

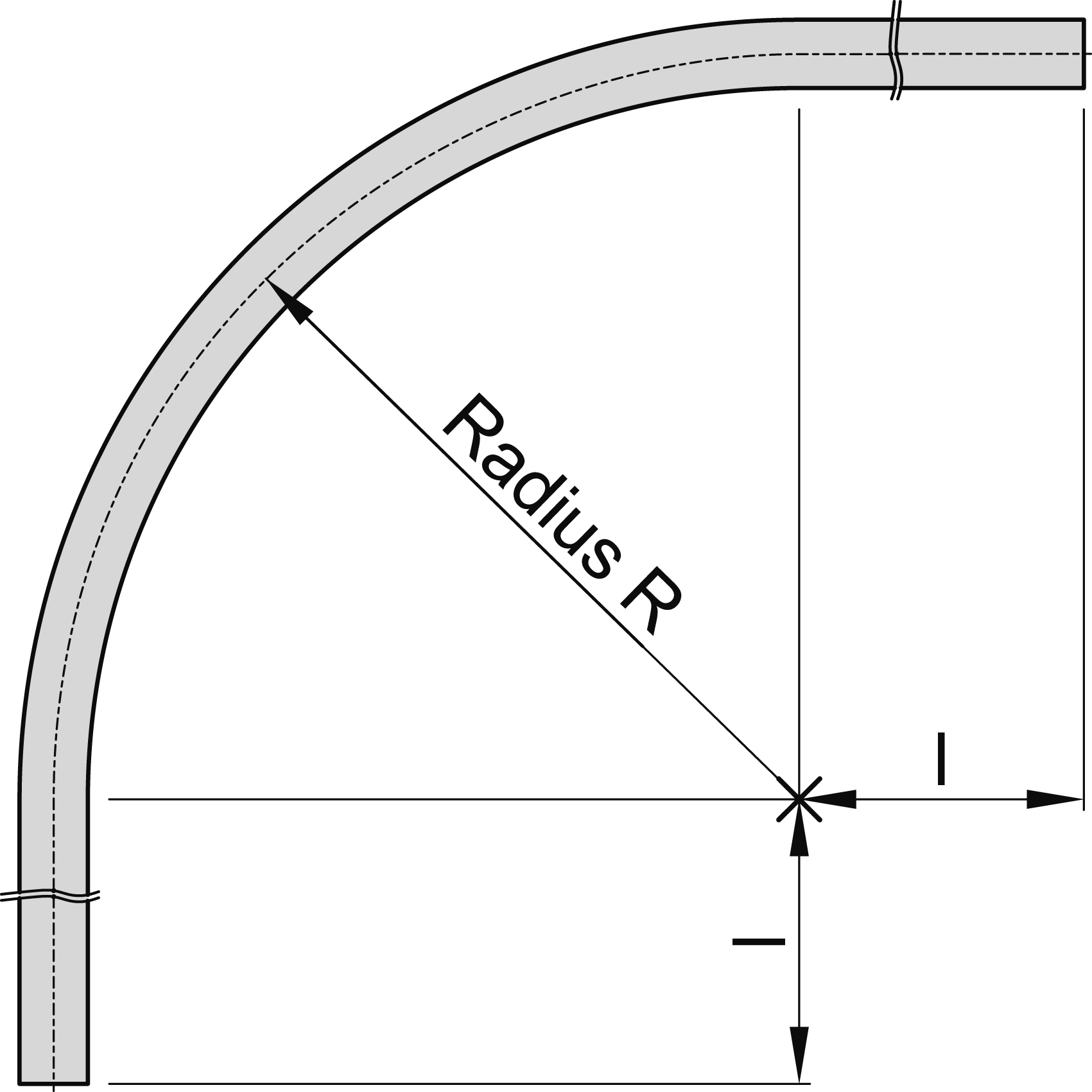

| Weitere MEA-Maße (mm) | b 90 · b1 25 · h 110 · s 6 · r ca, 1000 · l ca, 400 |
Lieferumfang
1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Verbindungsmuffe Größe Nr. 5 – Art.-Nr. 60.0071.7
- Wandbefestigung Größe Nr. 5 – Art.-Nr. 60.0042.7
Worauf Sie bei der Auswahl achten sollten
Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Form: | Laufrohrbogen |
|---|---|
| Höhe: | 110 mm |
| Länge: | 400 mm |
| Oberfläche: | galvanisch verzinkt |
| Wandstärke | Materialstärke: | 6 mm |
| Werkstoff: | Stahl |
| Breite: | 90 mm |
