Rohrverbinder Gelenkhalter Ø 60,3 mm (2") | Temperguss verzinkt | 173FE60
Rohraußendurchmesser:
Ø 60,3 mm
FeNau GmbH
Lagerbestand:
362
Produktnummer:
173FE60
EAN:
4251412903892
Gewicht:
0.68 kg
Beschreibung
Produktinformationen "Rohrverbinder Gelenkhalter Ø 60,3 mm (2") | Temperguss verzinkt | 173FE60"
Rohrverbinder Gelenkhalter Ø 60,3 mm (2")

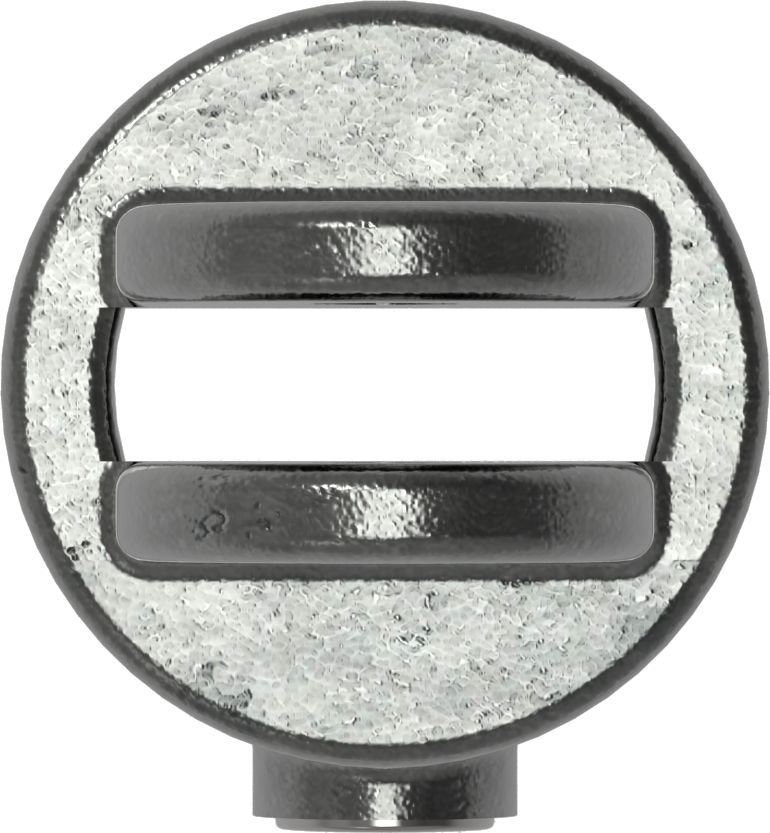

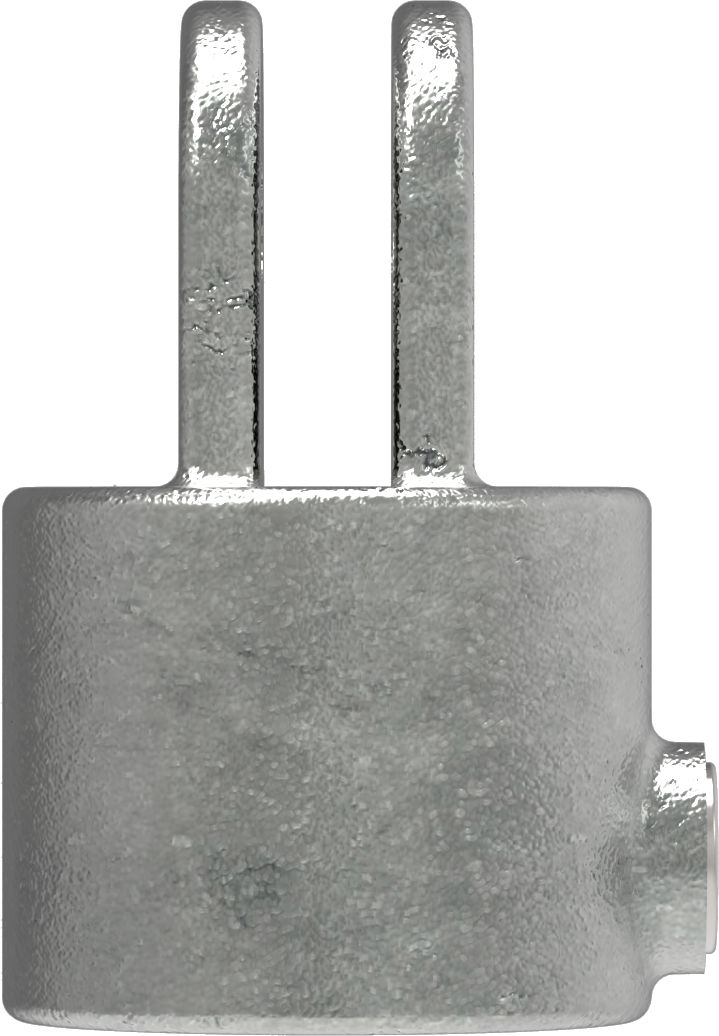

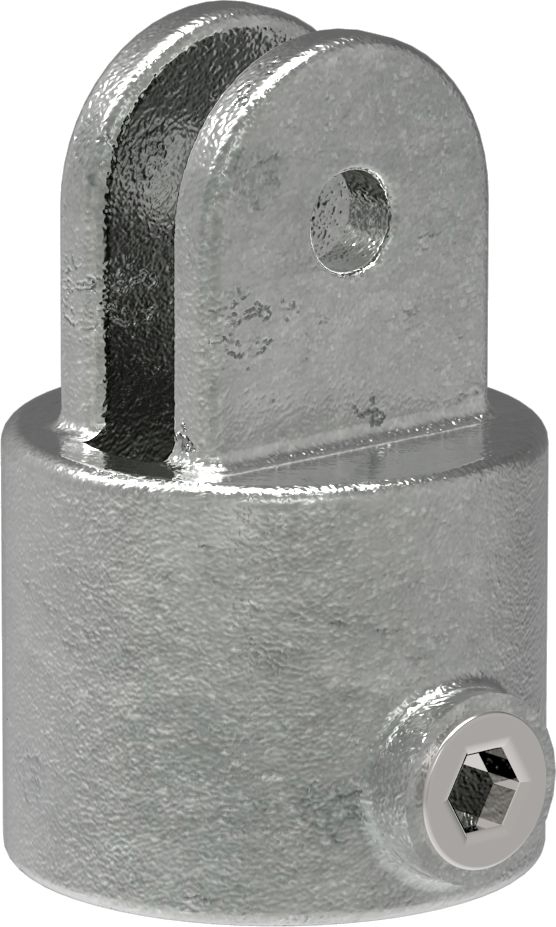

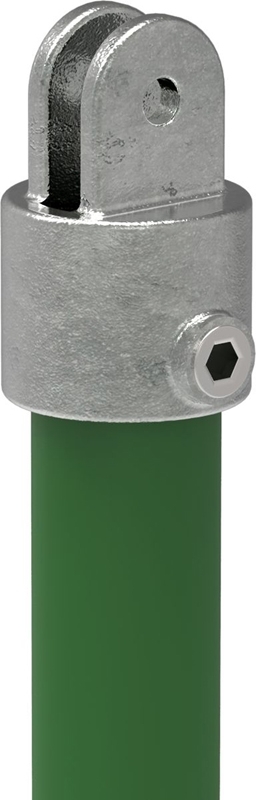

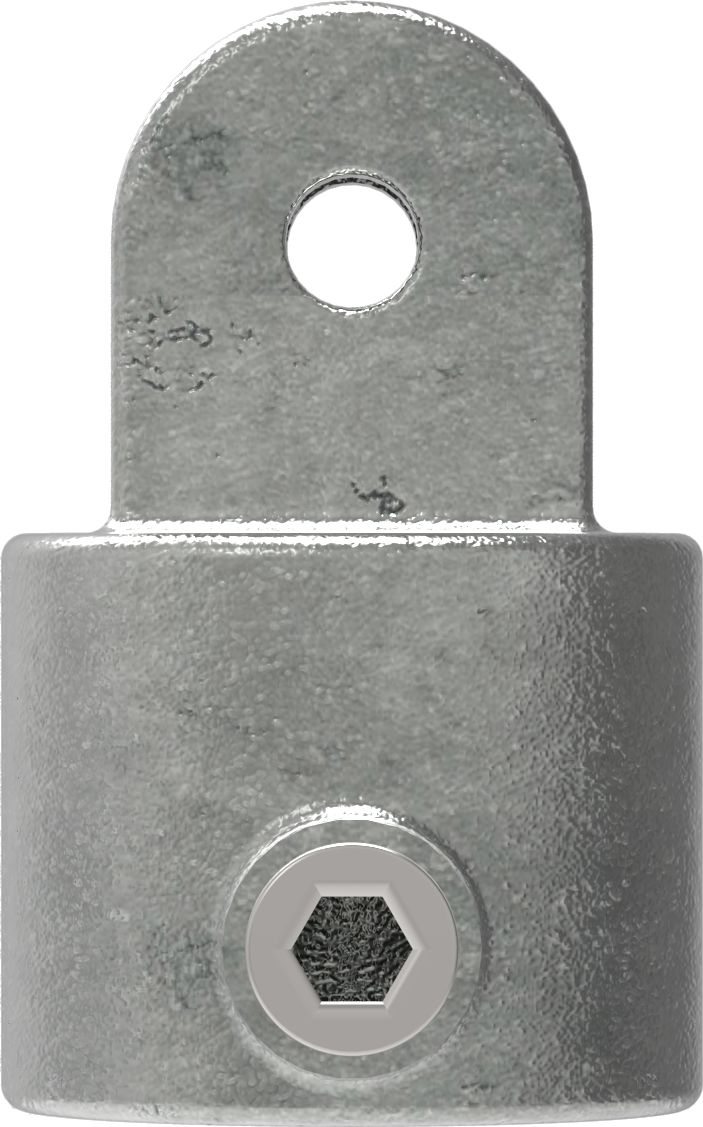

Das Halteteil der Gelenkverbindung nimmt das Rohr auf und trägt das Gelenk.
Passt das auf mein Rohr?
Dieser Artikel passt auf Rohr mit 60,3 mm Außendurchmesser (2").
Kurz zur Maßangabe: Maßgeblich ist immer der Außendurchmesser des Rohrs, nicht die Zollangabe des Gewindes. Wer nach 40 mm sucht, meint in aller Regel 42,4 mm (1 1/4"), 50 mm sind 48,3 mm (1 1/2") und 60 mm sind 60,3 mm (2").
Maße der Baureihe 173F
| Für Rohr | Maß a | Maß b | Maß c | Sechskantschlüssel |
|---|---|---|---|---|
| 26,9 mm | 61 mm | 38 mm | 11 mm | 301AB |
| 33,7 mm | 61 mm | 38 mm | 11 mm | 301AB |
| 42,4 mm | 69 mm | 46 mm | 11 mm | 301CDE |
| 48,3 mm | 77 mm | 55 mm | 11 mm | 301CDE |
| 60,3 mm | 91 mm | 63 mm | 11 mm | 301CDE |
Technische Daten
| Merkmal | Wert |
|---|---|
| Artikelnummer | 173FE60 |
| für Rohr Ø (außen) | 60,3 mm (2") |
| Gewicht | 0,72 kg |
| Werkstoff | Temperguss nach ASTM A197 |
| Oberfläche | feuerverzinkt nach ASTM A153, zusätzlich elektrogalvanisiert |
| Schrauben | Edelstahl-Klemm-Schneidschrauben, montiert |
| benötigter Sechskantschlüssel | 301CDE (3/8") |
| Anzugsmoment | 40 Nm |
| zulässiges Biegemoment | 2.1 kNm |
Eigenschaften
| Ø Für Rohr | Ø Außendurchmesser | Ø Anschluss: | Ø 60.3mm (2″) |
|---|
