Laufrohr Schiebetor MEA Gr. 5 unverzinkt 90x110 mm 6 m 10337019
Produktinformationen "Laufrohr Schiebetor MEA Gr. 5 unverzinkt 90x110 mm 6 m 10337019"

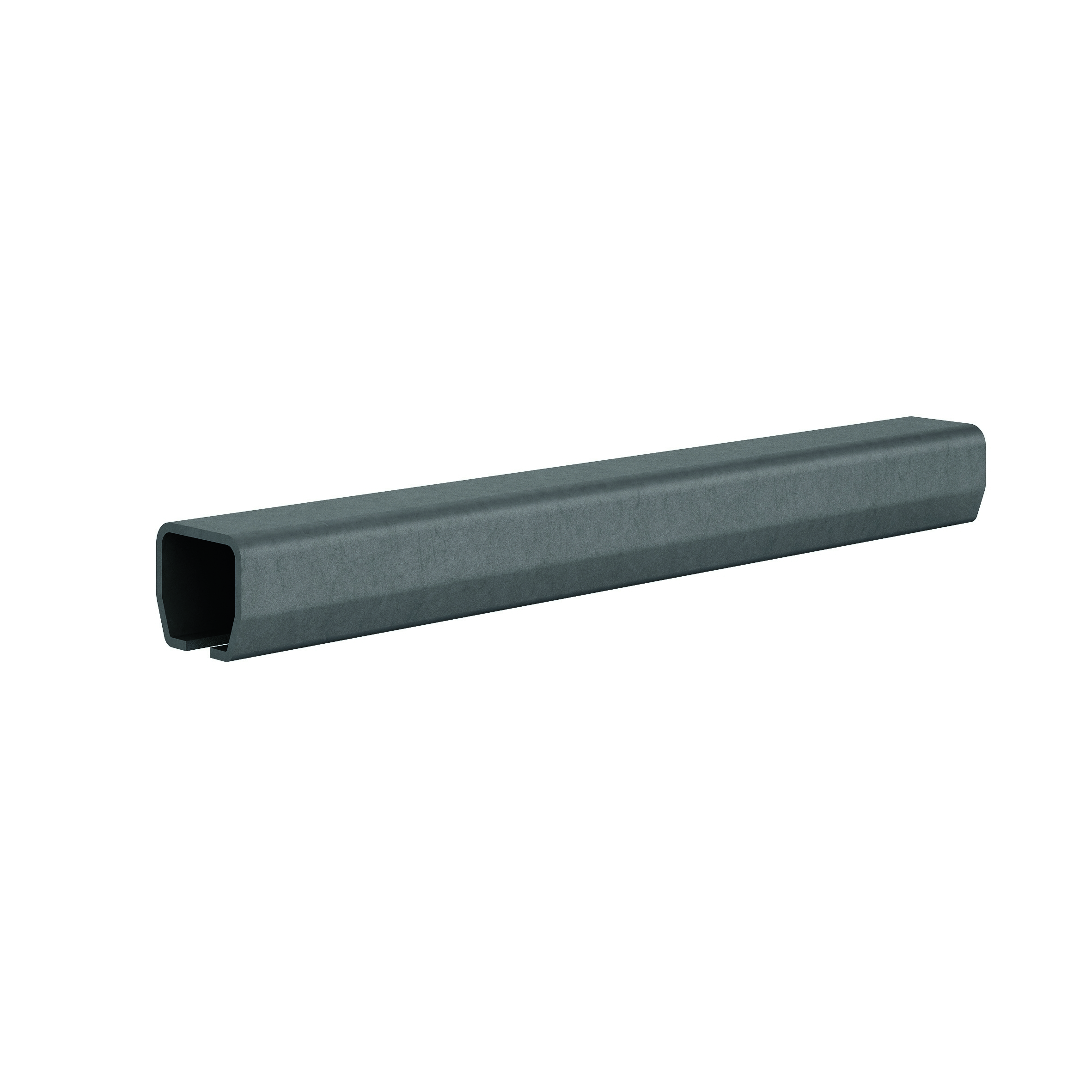

MEA Laufrohr Größe Nr. 5 – 90 x 110 mm – 6.000 mm lang | Art.-Nr. 10337019
Das Laufrohr ist die tragende Laufschiene einer oben laufenden Schiebetoranlage. In ihm laufen die Rollapparate, es nimmt das gesamte Torgewicht auf und gibt es über die Befestigungen an Wand oder Decke ab.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 5 ausgeführt: 90 x 110 mm – 6.000 mm lang, Ausführung unverzinkt / blank.
Das spricht für dieses Bauteil
- Unverzinkt geliefert – frei schweiß-, lackier- oder feuerverzinkbar
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 5
Einsatz und Montage
Das Laufrohr wird nie direkt angeschraubt oder angeschweißt, sondern ausschließlich über MEA-Wand- oder Deckenbefestigungen abgehängt. Der erste Aufhängepunkt liegt jeweils rund 10 cm von den Rohrenden entfernt, danach ausgemittelt alle 75 cm. Mehrere Rohre werden mit einer Verbindungsmuffe gestoßen; direkt daneben ist eine zusätzliche Befestigung zu setzen.
Technische Daten
| Hersteller | MEA Metal Applications |
|---|---|
| MEA-Artikelnummer | 10337019 |
| Produktart | Laufrohr |
| MEA-Größe | Nr. 5 |
| Breite | 90 mm |
| Höhe | 110 mm |
| Länge | 6000 mm |
| Material-/Wandstärke | 6 mm |
| Werkstoff | Stahl S235JR |
| Oberfläche | unverzinkt / blank |
| Gewicht je Stück | 91,36 kg |

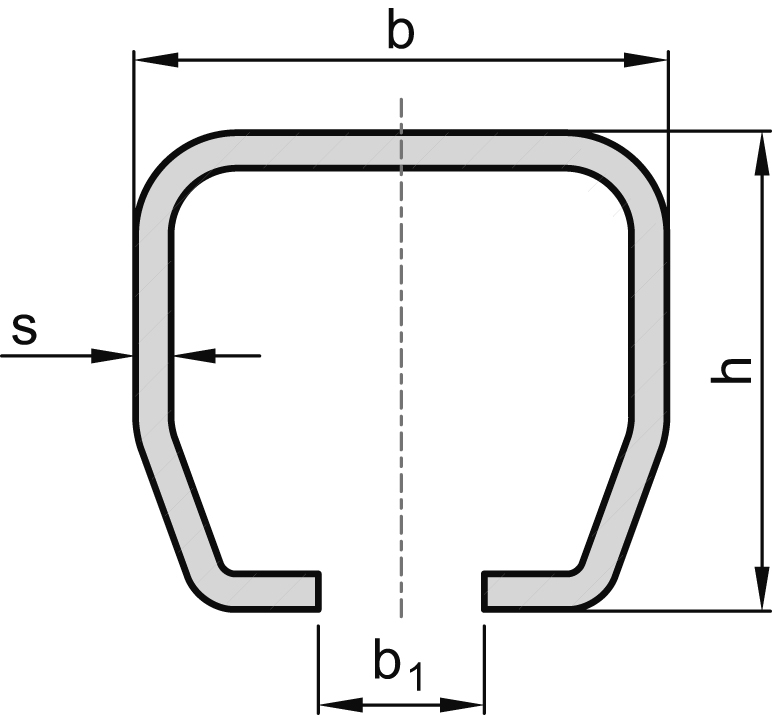

| Weitere MEA-Maße (mm) | b 90 · b1 25 · h 110 · s 6 · Länge 6000 |
Lieferumfang
1 Stück. Befestigungsmaterial ist entsprechend den baulichen Gegebenheiten vor Ort zu wählen und nicht im Lieferumfang enthalten.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Wandbefestigung Größe Nr. 5 – Art.-Nr. 60.0042.7
- Deckenbefestigung Größe Nr. 5 – Art.-Nr. 60.0052.7
- Verbindungsmuffe Größe Nr. 5 – Art.-Nr. 60.0071.7
- Doppelrolle Größe Nr. 5 – Art.-Nr. 60.0094.7
- Rohrpuffer Größe Nr. 5 – Art.-Nr. 60.0081.7
- Laufrohrabschluss Größe Nr. 5 – Art.-Nr. 60.0088.7
Worauf Sie bei der Auswahl achten sollten
Die Größe des Laufrohrs bestimmt das gesamte System: Rollapparate, Muffen, Befestigungen, Puffer und Abschlüsse müssen in derselben MEA-Größe gewählt werden. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Form: | Laufrohr |
|---|---|
| Höhe: | 110 mm |
| Länge: | 6000 mm |
| Oberfläche: | unverzinkt / blank |
| Wandstärke | Materialstärke: | 6 mm |
| Werkstoff: | Stahl |
| Breite: | 90 mm |
