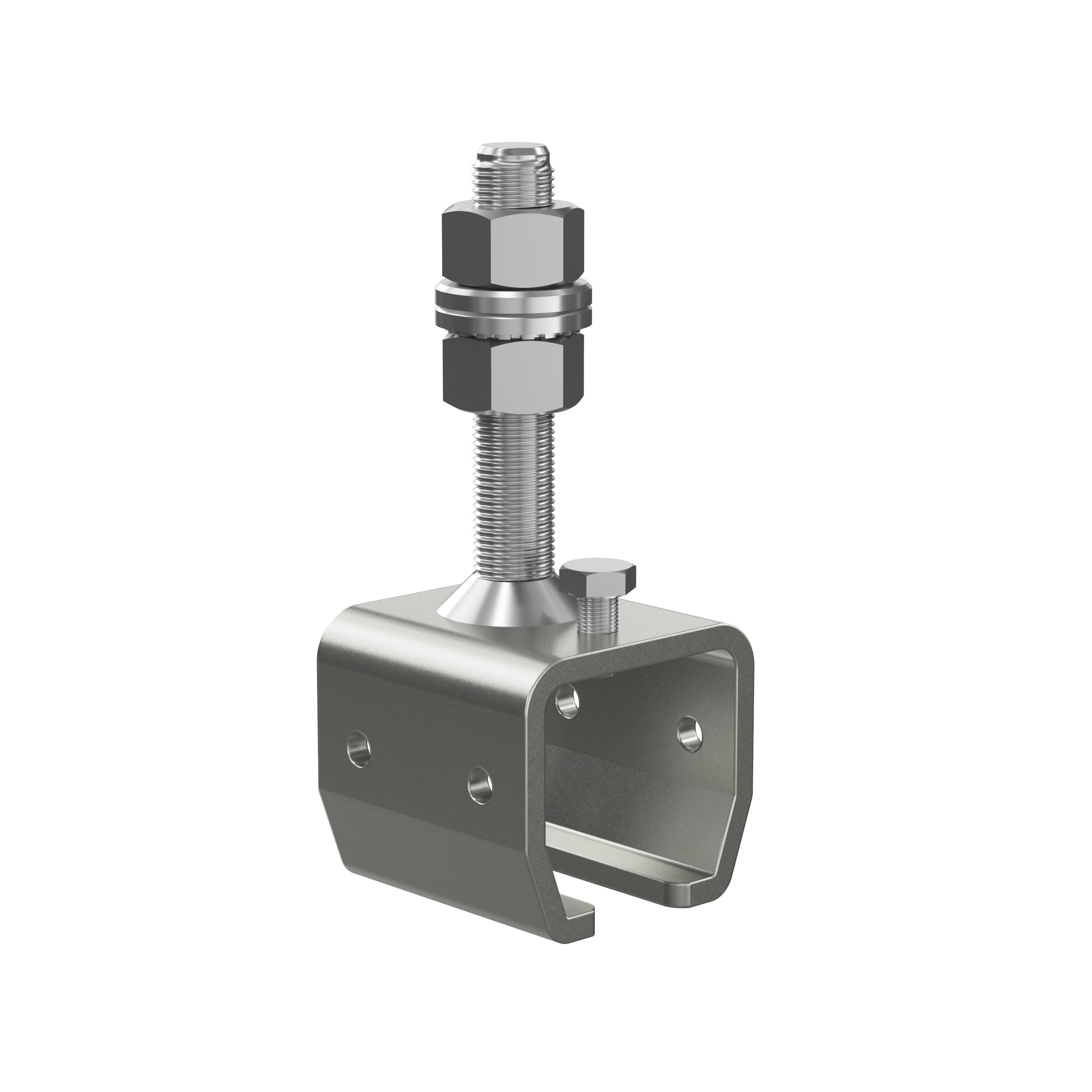

Muffe Schiebetor MEA Gr. 3 verzinkt M20 10335530
Produktinformationen "Muffe Schiebetor MEA Gr. 3 verzinkt M20 10335530"
Die Muffe für Höhen- und Seitenverstellung verbindet das Laufrohr mit einer Wand- oder Deckenkonsole und erlaubt das nachträgliche Ausrichten der Anlage in Höhe und Seite.
Dieses Original-Bauteil von MEA Metal Applications ist in Größe Nr. 3 ausgeführt: Gewinde M20, Ausführung galvanisch verzinkt.
Das spricht für dieses Bauteil
- Galvanisch verzinkt – geschützt gegen Witterung im üblichen Außeneinsatz
- Maßlich abgestimmt auf alle MEA-Komponenten der Größe Nr. 3
- Einzeln oder als Verpackungseinheit à 10 Stück erhältlich
Einsatz und Montage
Die Muffe wird auf das Laufrohr gesetzt und in die passende Konsole eingehängt. Konsolen und Muffen werden getrennt bezogen und müssen in der Größe zusammenpassen.
Technische Daten
| Merkmal | Wert |
|---|---|
| Hersteller | MEA Metal Applications |
| MEA-Artikelnummer | 10335530 |
| Produktart | Muffe, Höhen-/Seitenverstellung |
| MEA-Größe | Nr. 3 |
| Breite | 80 mm |
| Höhe | 205 mm |
| Länge | 80 mm |
| Material-/Wandstärke | 6 mm |
| Gewinde | M20 |
| Werkstoff | Stahl S235JR |
| Oberfläche | galvanisch verzinkt |
| Gewicht je Stück | 1,31 kg |
| Verpackungseinheit | 10 Stück |

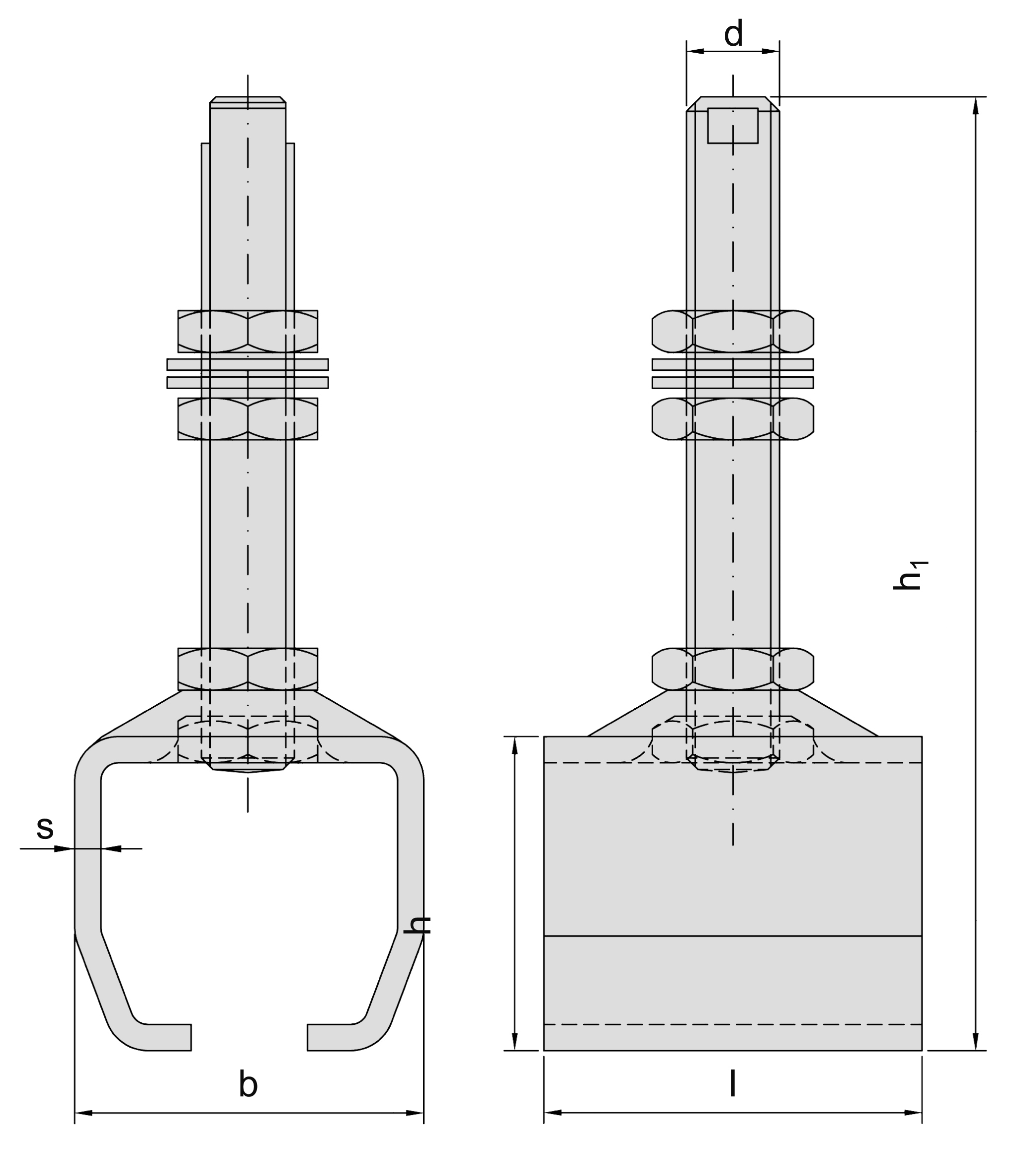

| Weitere MEA-Maße (mm) | b 80 · d M20 · h 205 · l 80 · s 6 |
Lieferumfang
1 Muffe. Die passende Wand- oder Deckenkonsole ist separat zu bestellen.
Passende Komponenten aus dem MEA-System
Damit die Anlage sauber läuft, müssen alle Bauteile dieselbe MEA-Größe haben. Diese Artikel passen dazu:
- Wandkonsole einfach Größe Nr. 3 – Art.-Nr. 60.0031.7
- Deckenkonsole einfach Größe Nr. 3 – Art.-Nr. 60.2030.7
- Laufrohr Größe Nr. 3 – Art.-Nr. 60.0003.7
Worauf Sie bei der Auswahl achten sollten
Alle Bauteile einer MEA-Schiebetoranlage sind aufeinander abgestimmt. Achten Sie darauf, dass Laufrohr, Rollapparat, Befestigung und Zubehör dieselbe MEA-Größe haben. Alle Maßangaben sind Circa-Angaben nach MEA und können innerhalb der üblichen technischen Toleranzen abweichen.
Sie sind unsicher, welche Größe zu Ihrem Tor passt? Nennen Sie uns Torgewicht, Torbreite und Aufbau – wir stellen Ihnen die passenden Komponenten zusammen.
| Form: | Muffe |
|---|---|
| Gewinde : | M20 |
| Höhe: | 205 mm |
| Länge: | 80 mm |
| Oberfläche: | galvanisch verzinkt |
| Wandstärke | Materialstärke: | 6 mm |
| Werkstoff: | Stahl |
| Breite: | 80 mm |
