180 Grad Schweißfittings Bauart 3

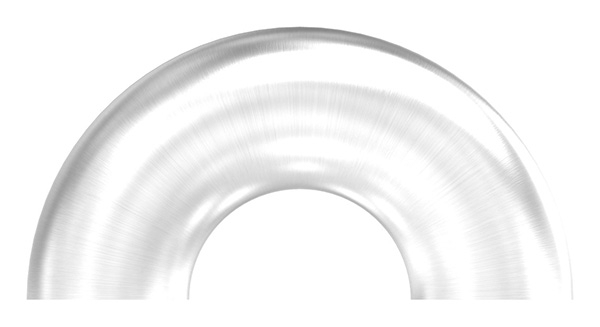

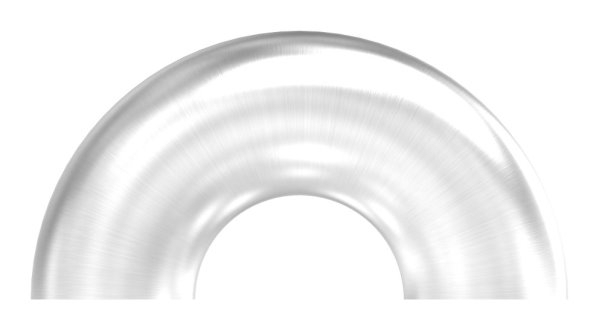

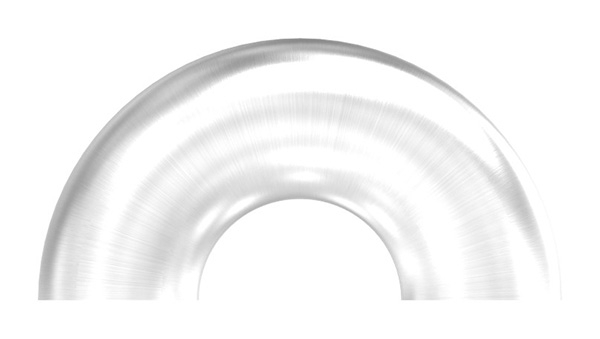

Hier finden Sie Edelstahl Rohrbogen 180° in der genormten Bauart 3 (DIN 2605 / EN 10253). Diese sogenannten Doppelbögen oder Umlenkbögen sind ideal als platzsparende Rohrumlenkung in Leitungsnetzen oder als eleganter Handlaufabschluss im Geländerbau. Verfügbar in V2A und V4A.

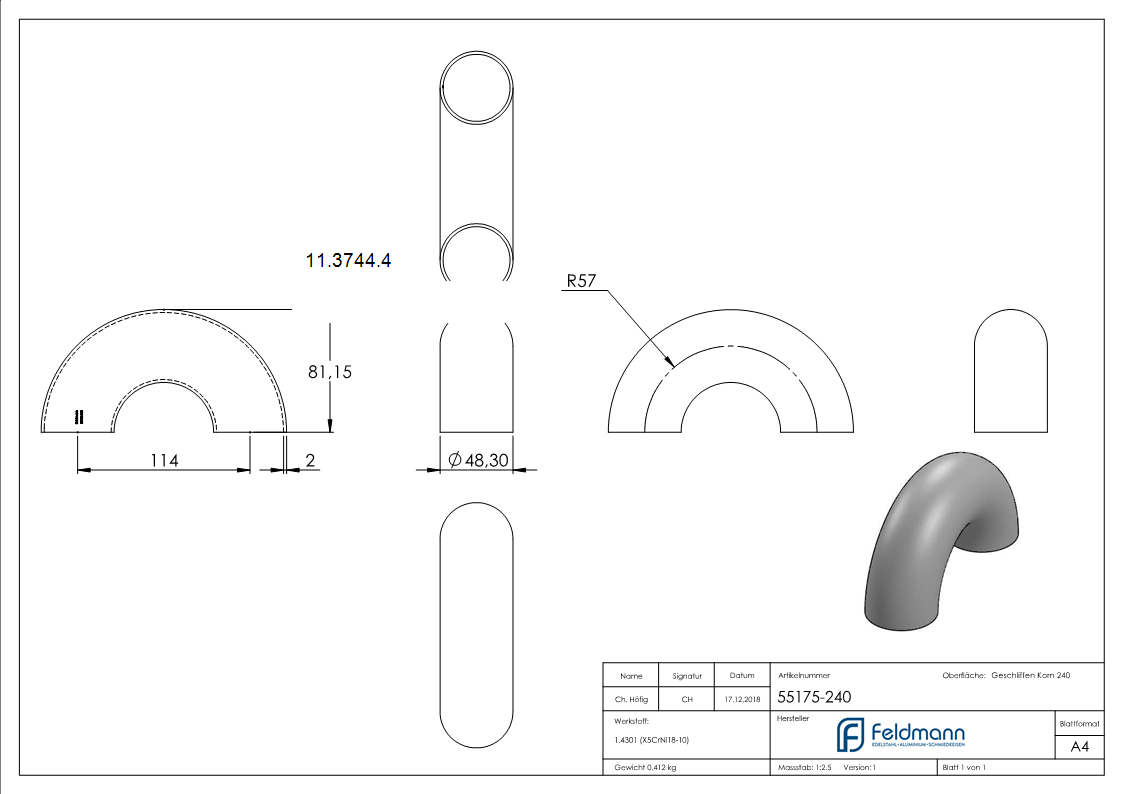

Geometrie-Check: Das "Stichmaß" bei Bauart 3
Bei einem 180°-Bogen ist neben dem Radius vor allem der Mittenabstand (Achsabstand) der beiden Rohrenden entscheidend. Da es sich um Bauart 3 handelt (Radius ≈ 1,5 x Durchmesser), ergibt sich eine sehr kompakte Bauweise:
Der Abstand von Rohrmitte zu Rohrmitte beträgt exakt das Doppelte des Radius.
Beispiel (42,4 mm Rohr): Radius ca. 63,5 mm → Achsabstand ca. 127 mm.
Dies ist der Standard für kompakte Umlenkungen und klassische "Reitstiefel"-Endstücke an Geländern.
Einsatzbereiche & Oberflächen
Wählen Sie die Ausführung passend zu Ihrem Projekt:
Geschliffen (Korn 240 / 320)
Für Handlauf & Design.
- Handlauf-Abschluss: Beliebt, um zwei parallel laufende Handläufe zu verbinden ("U-Bogen").
- Optik: Fein geschliffen, passend zu unseren K240/K320 Rohren.
- Verarbeitung: Nahtloses Anschweißen für einen sauberen "aus einem Guss"-Look.
Ungeschliffen (Matt)
Für Technik & Heizung.
- Rohrleitungsbau: Als platzsparende Umlenkung in Heizregistern oder Kühlsystemen.
- Wirtschaftlich: Kosteneffiziente Lösung, wenn die Optik zweitrangig ist.
- Industrie-Standard: Matt, thermisch geglüht und optimal schweißbar.
Welche Legierung benötigen Sie?
- V2A (1.4301 / 1.4307): Die Standardwahl für Innenanwendungen und normale Außenbereiche. Ausreichend für die meisten Geländer und Heizungsinstallationen.
- V4A (1.4404 / 1.4571): Für korrosive Umgebungen. Wählen Sie V4A für Schwimmbäder, Küstenregionen oder chemische Prozessleitungen.
Alle 180° Bögen sind als Schweißfittings ausgelegt (kein Stecksystem) und verfügen über V-Naht-Vorbereitungen an den Enden.
