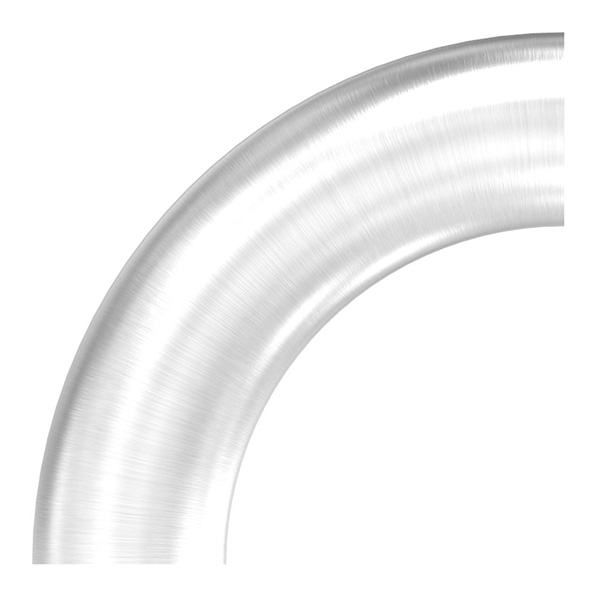

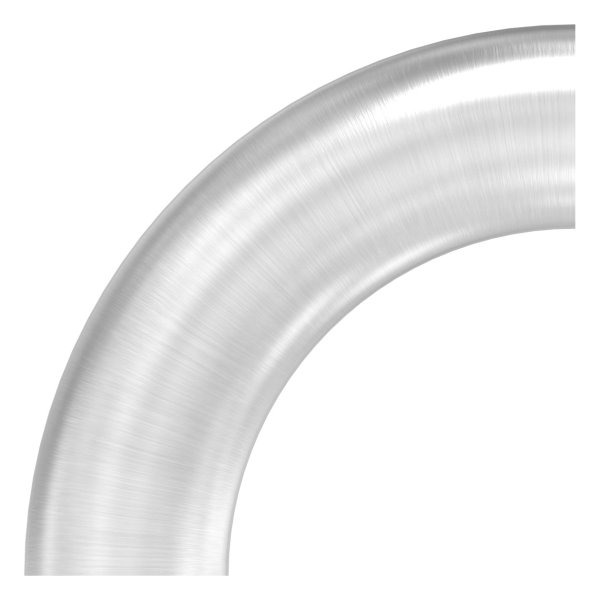

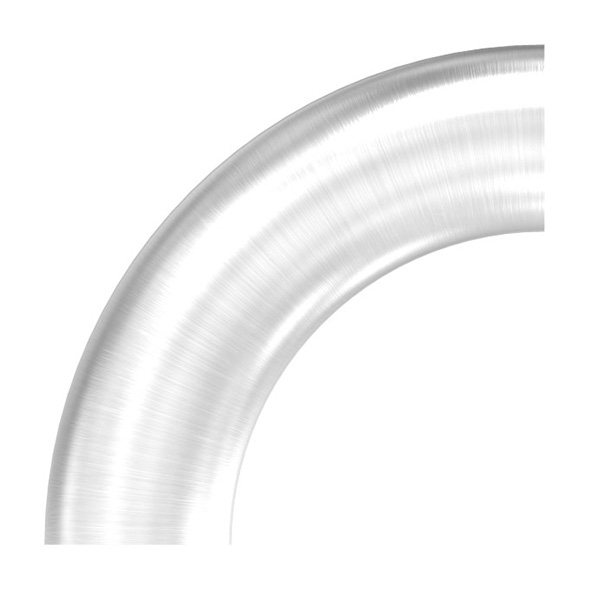

90 Grad Schweißfittings Bauart 5
Für optimierte Strömungsverhältnisse und großzügige Radien: Entdecken Sie unsere Edelstahl Rohrbogen 90° der Bauart 5 (DIN 2605 / EN 10253 Typ 5D). Diese Schweißfittings zeichnen sich durch ihren besonders weiten Radius ($r \approx 2,5 \times d$) aus und reduzieren Reibungsverluste in Rohrleitungen auf ein Minimum.
Die Geometrie: Bauart 5 (Typ 5D) erklärt
Im Gegensatz zum Standard (Bauart 3) ist dieser Bogen deutlich langgezogener. Das sorgt für sanftere Umlenkungen.
Der Radius-Vergleich
- Bauart 3 (Standard): $r \approx 1,5 \times d$ (z.B. bei 42,4 mm Rohr = ca. 63,5 mm Radius).

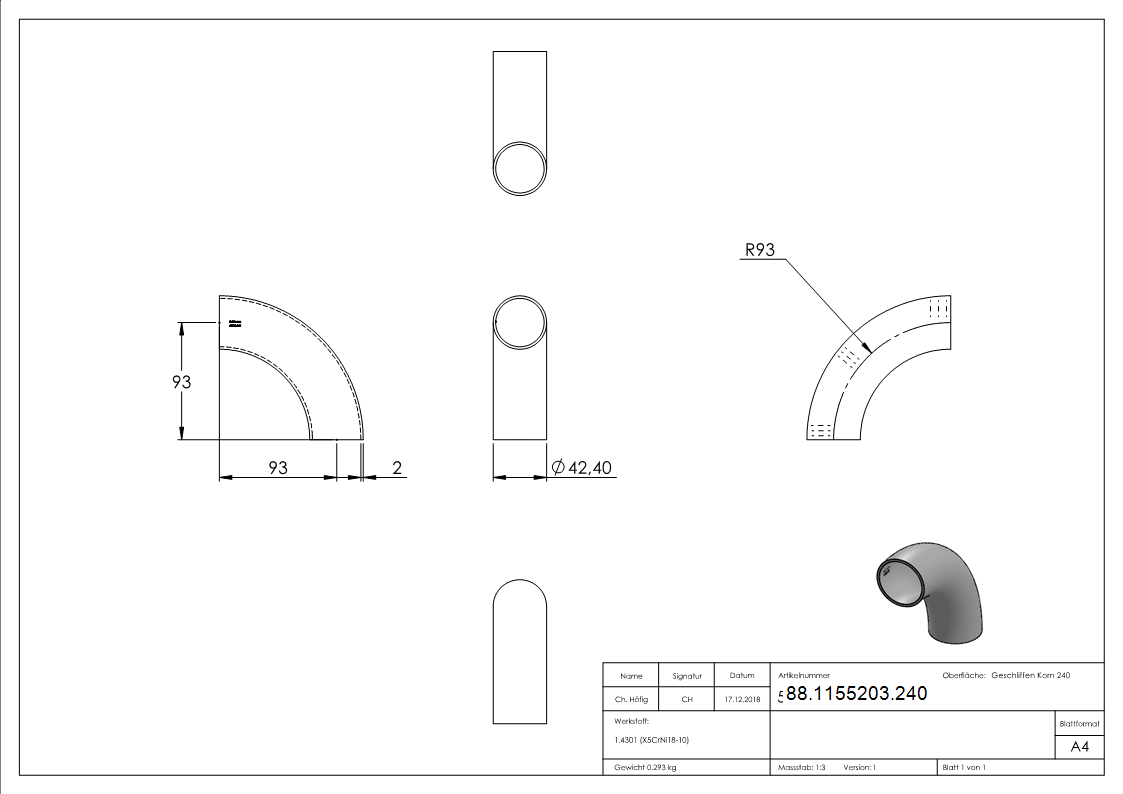

- Bauart 5 (Hier): $r \approx 2,5 \times d$ (z.B. bei 42,4 mm Rohr = ca. 107 mm Radius).
Hinweis für die Planung: Dieser Bogen benötigt deutlich mehr Platz im Einbau, bietet dafür aber technische und optische Vorteile.
Wann setzt man Bauart 5 ein?
Der weite Radius ist kein Zufall, sondern erfüllt spezifische technische Anforderungen:
1. Strömungstechnik
Durch die sanfte Kurve wird der Strömungswiderstand (Zeta-Wert) drastisch reduziert. Das bedeutet:
- Geringerer Druckverlust in der Leitung.
- Weniger Turbulenzen und Materialabtrag.
- Ideal für pneumatische Förderleitungen (Granulat, Pulver) oder Hochgeschwindigkeits-Systeme.
2. Design & Architektur
Architekten nutzen Bauart 5 gerne als Stilmittel:
- Erzeugt eine "weiche", elegante Linienführung bei Handläufen.
- Wirkt weniger technisch/kantig als der Standard-Bogen.
- Oft eingesetzt bei hochwertigen Yacht-Geländern oder Möbelkonstruktionen.
Verfügbare Ausführungen
Wir bieten Bauart 5 Bögen als reine Schweißfittings (zum Anschweißen) in folgenden Varianten:
- Werkstoffe: V2A (1.4307) für Standardanwendungen und V4A (1.4404) für korrosive Umgebungen.
- Oberfläche: Meist ungeschliffen (Industrie-Standard). (Sollten Sie geschliffene Bauart 5 benötigen, fragen Sie diese bitte gesondert an oder prüfen Sie die Artikeldetails.)
Bitte beachten Sie: Aufgrund des großen Radius und der Materialmenge sind Bauart 5 Bögen preislich höher angesiedelt als Standard-Bögen.
