90 Grad Schweißfittings Bauart 3
Finden Sie hier Edelstahl Rohrbogen 90° in der normierten Bauart 3 (DIN 2605 / EN 10253 Typ 3D). Unser Sortiment umfasst Schweißfittings in V2A und V4A – wahlweise mit geschliffener Oberfläche für sichtbare Konstruktionen oder ungeschliffen (matt) für den industriellen Rohrleitungsbau.

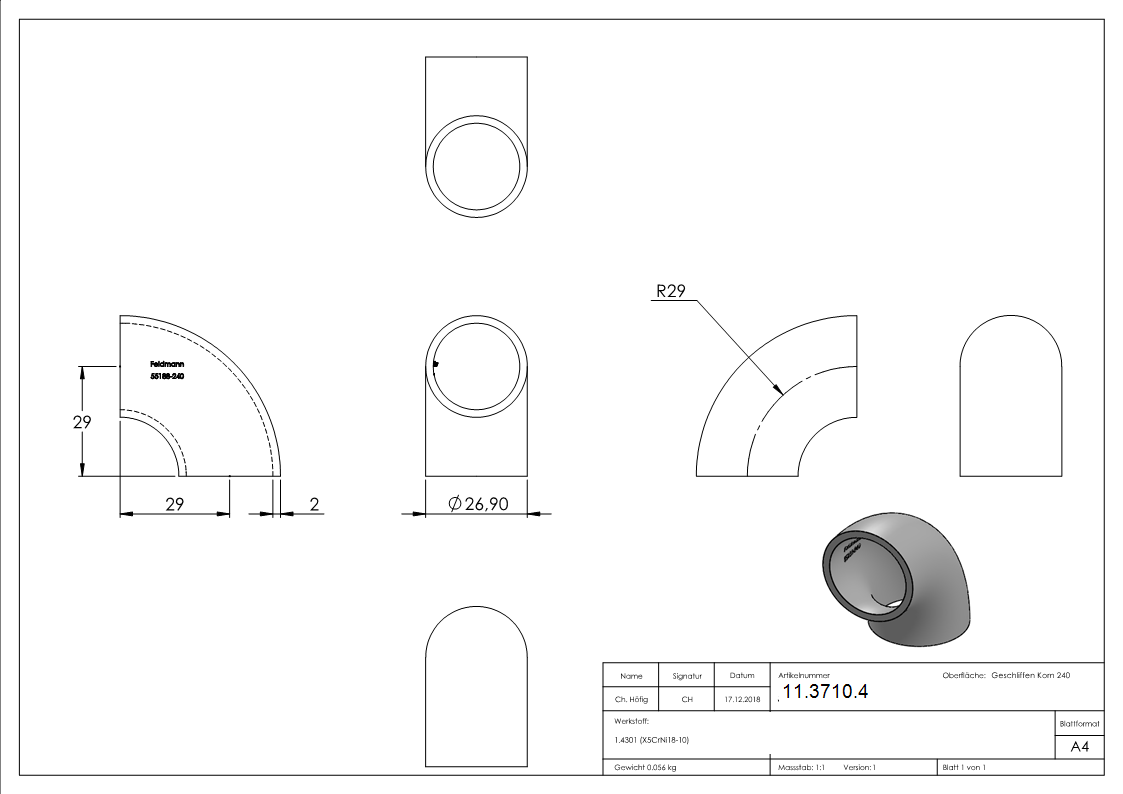

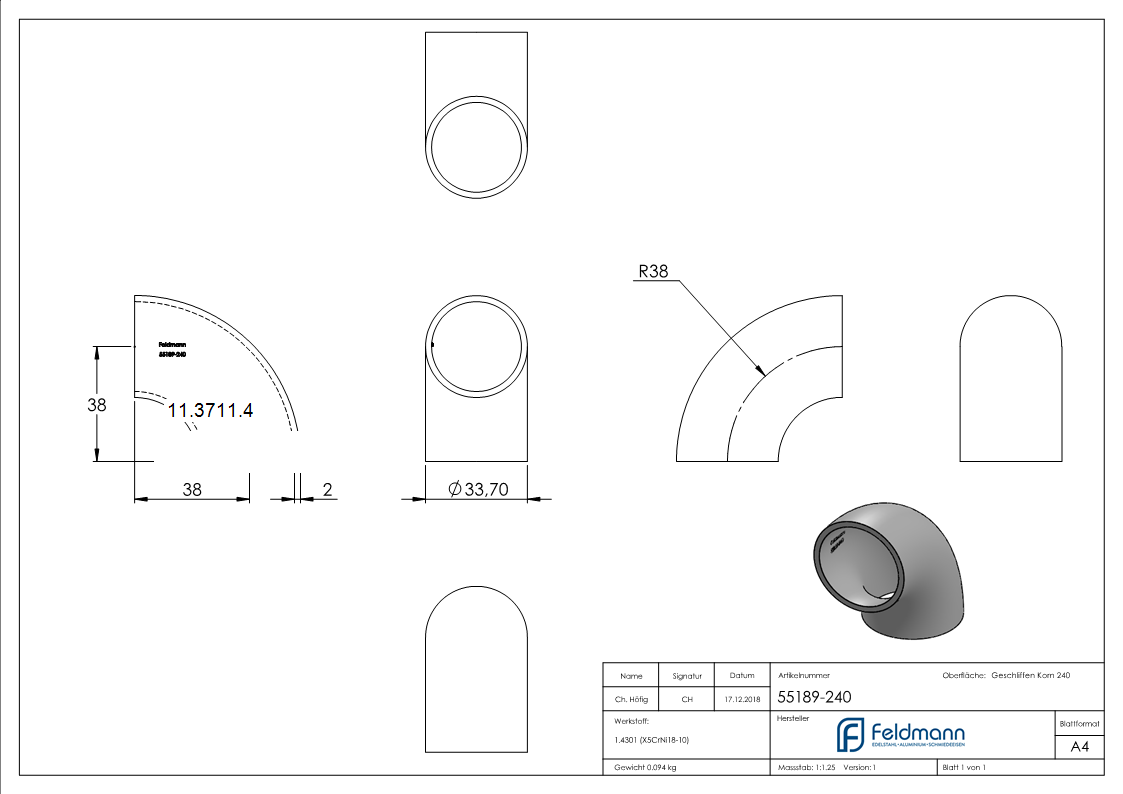

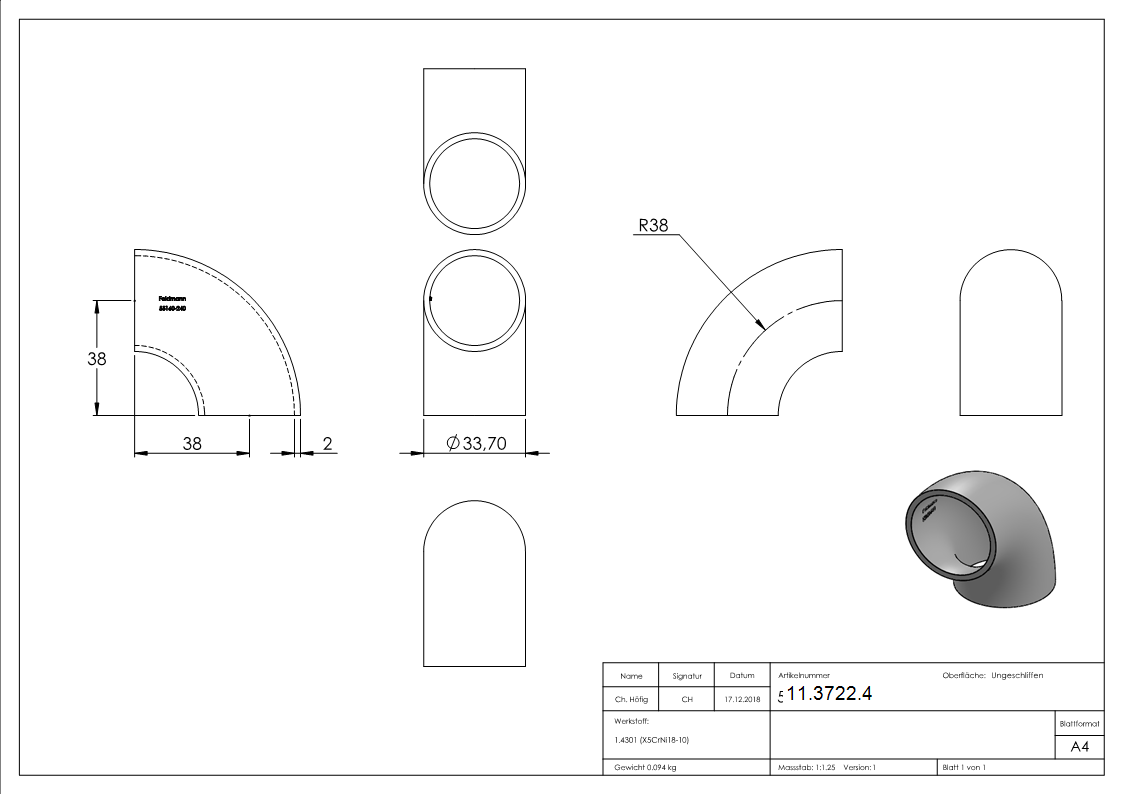

Die Norm-Geometrie: Was bedeutet "Bauart 3"?
Unabhängig von der gewählten Oberfläche entsprechen alle Bögen in dieser Kategorie exakt den geometrischen Vorgaben der Bauart 3. Das ist entscheidend für Ihre Planung:
- Radius ≈ 1,5 x Durchmesser: Der Standard-Radius für Schweißfittings (z. B. 42,4 mm Rohr = ca. 63,5 mm Radius).
- Präzision: Feste Achsabstände garantieren Passgenauigkeit beim Einschweißen in bestehende Rohrsysteme.
- Wichtiger Hinweis: Diese Bögen haben einen engeren Radius als viele reine "Design-Bögen". Wenn Sie spezielle, weit geschwungene Geländerbögen suchen, schauen Sie bitte in unsere Sonderkategorien. Hier erhalten Sie die klassische Norm-Ware.
Wählen Sie die passende Oberfläche
Je nach Einsatzzweck bieten wir unsere Schweißfittings in zwei Finish-Varianten an:

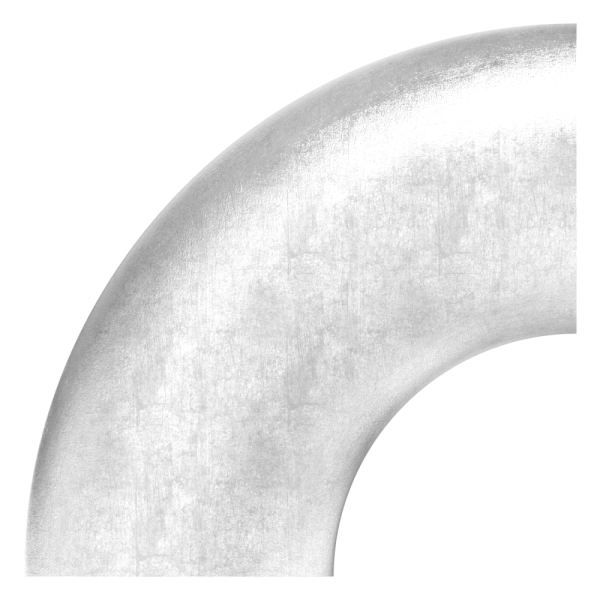

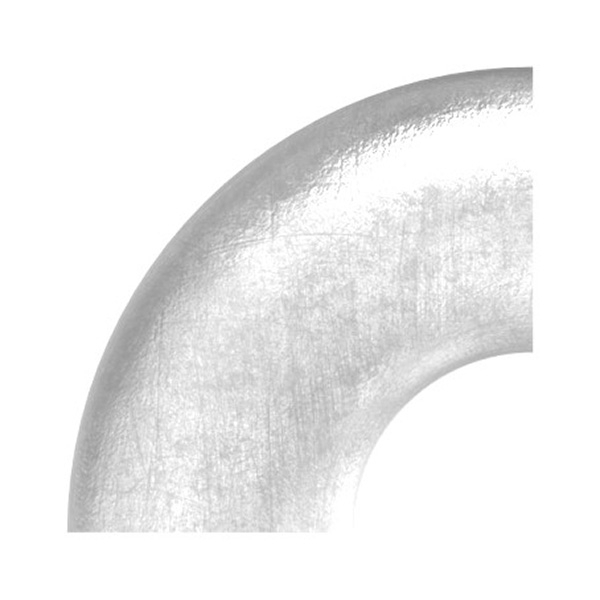

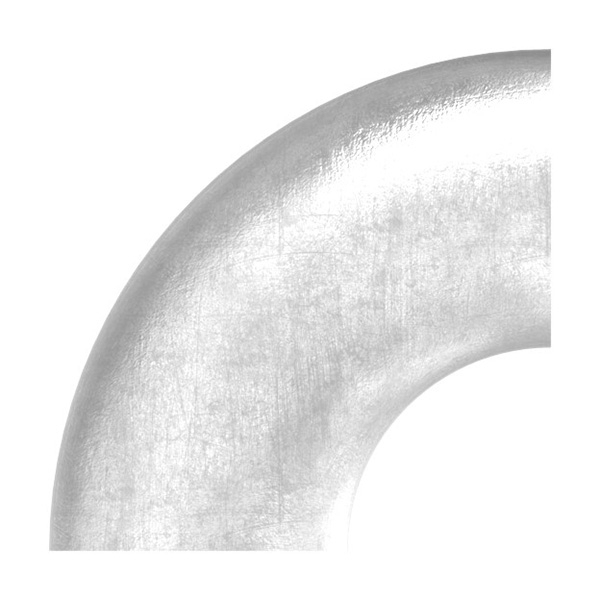

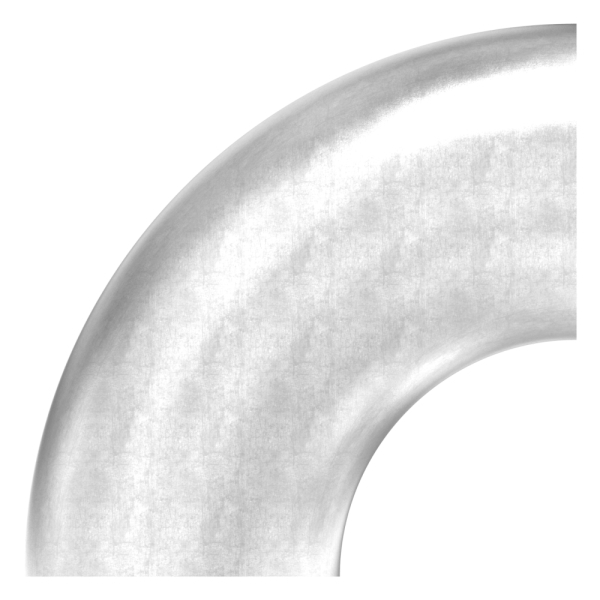

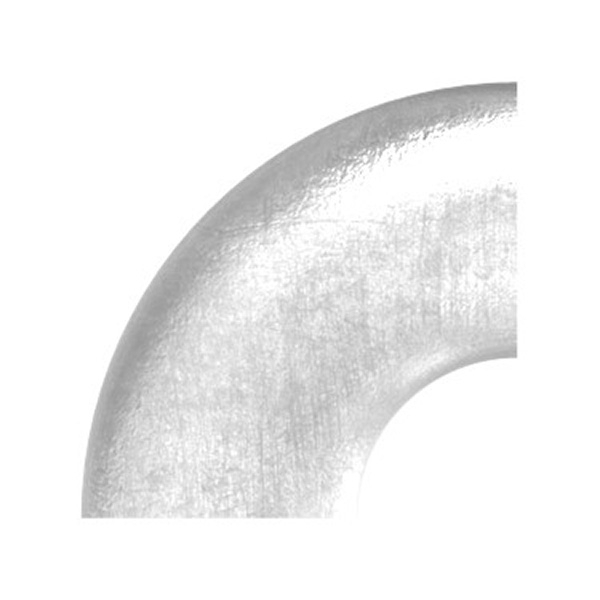

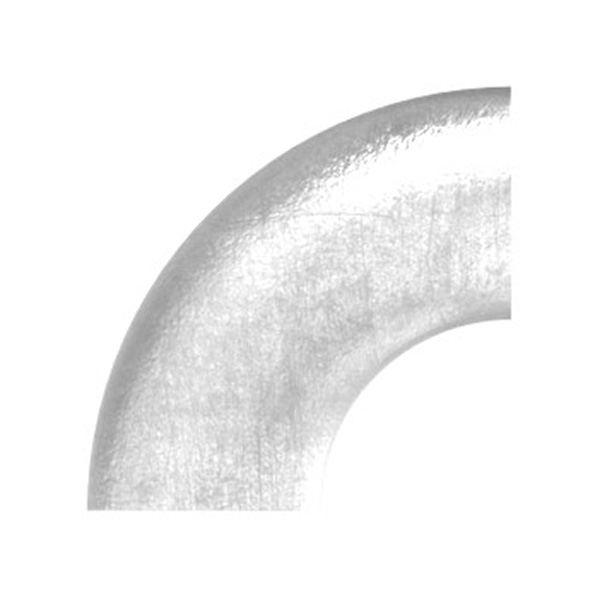

Ungeschliffen (Matt / Blank)
Der Industriestandard. Die Oberfläche ist unbehandelt, matt und thermisch geglüht.
- Ideal für Prozessleitungen, Industrieanlagen und Wassertechnik.
- Perfekt zum Verschweißen, da keine Sichtoberfläche geschützt werden muss.
- Kosteneffizient für rein technische Anwendungen.

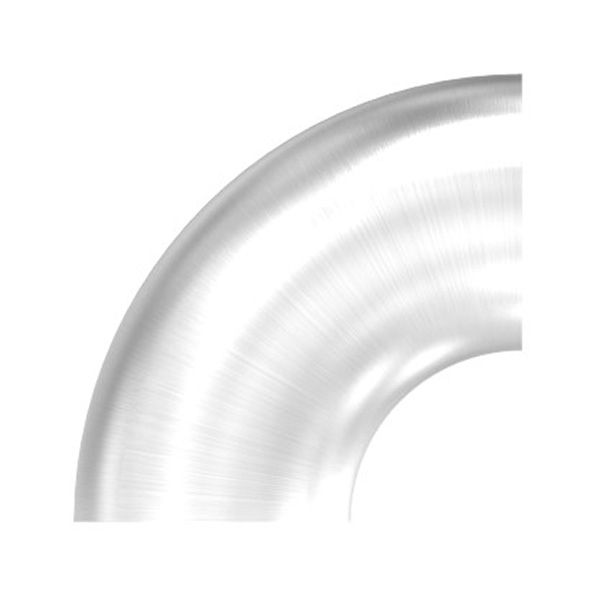

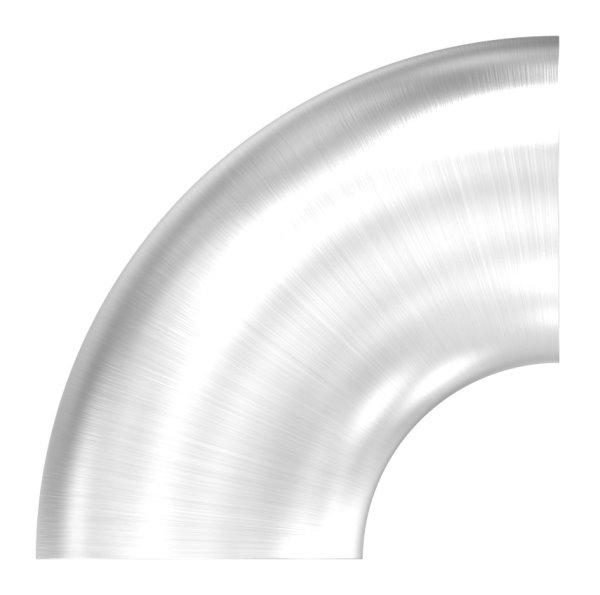

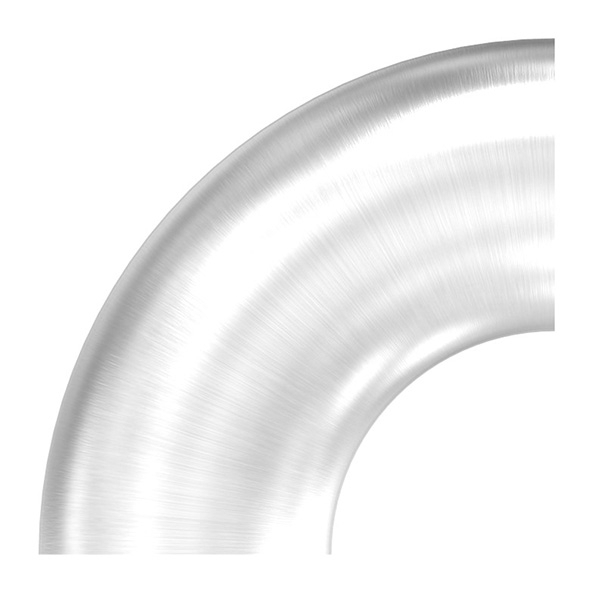

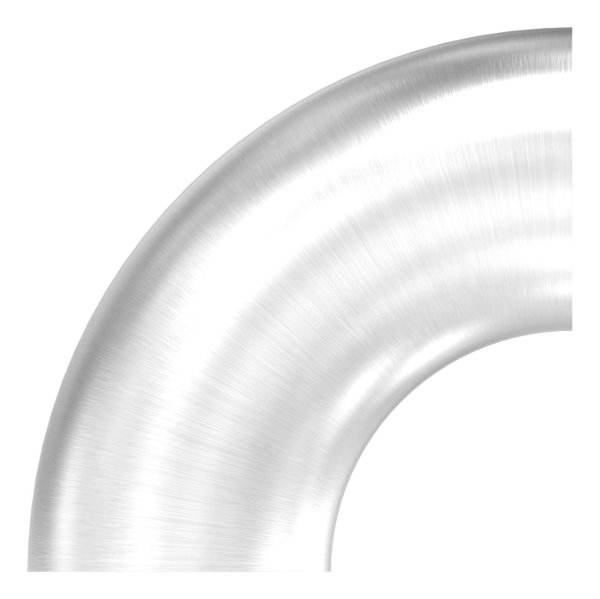

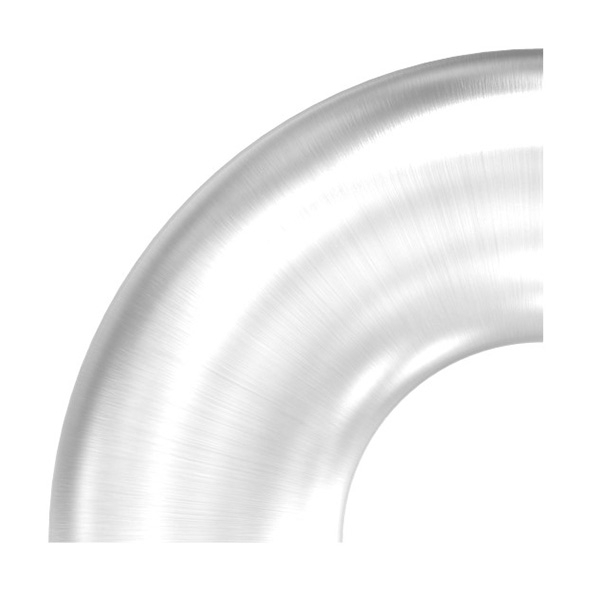

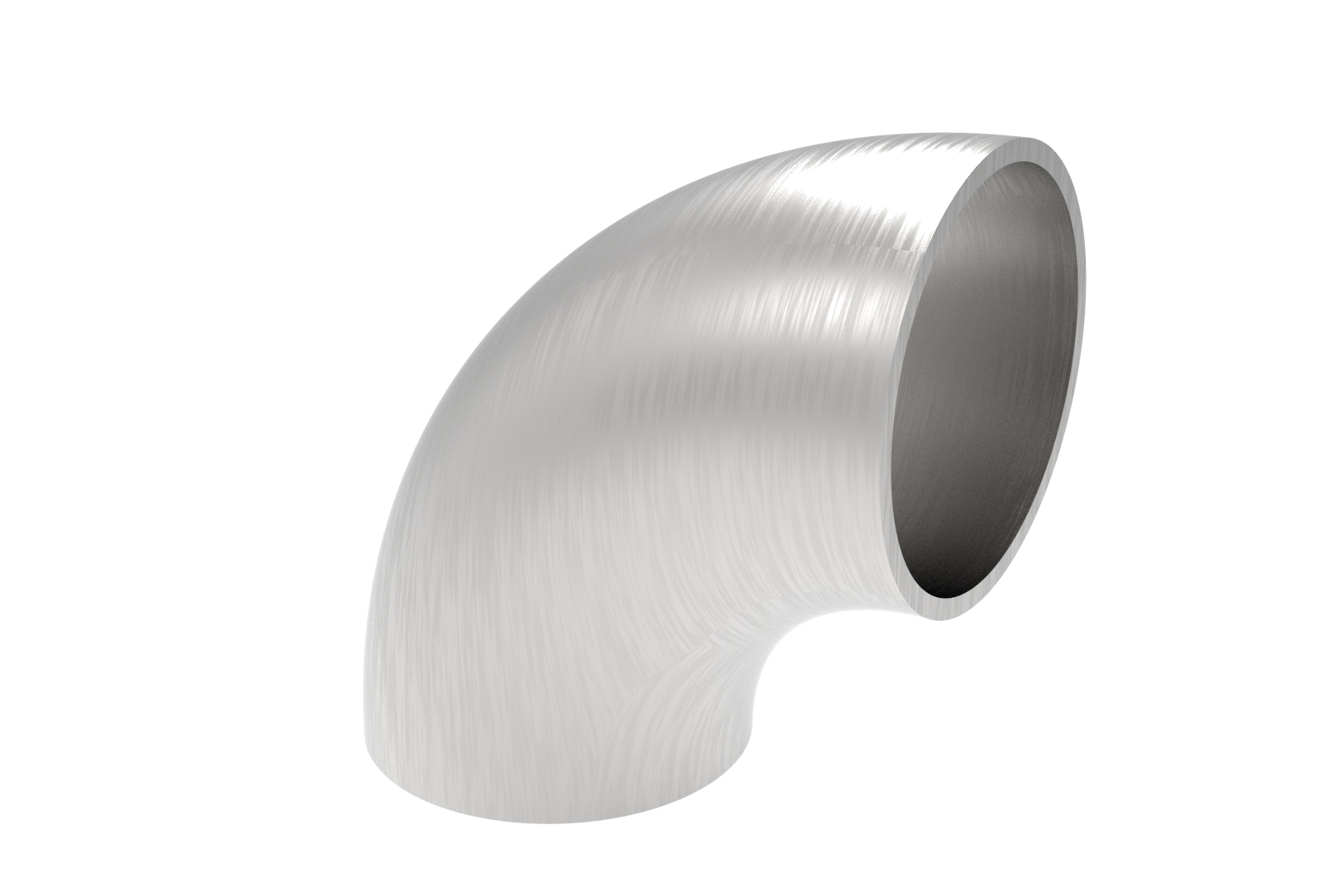

Geschliffen (Korn 240 / 320)
Für Sichtbereiche. Die Bögen sind fein geschliffen und bieten eine edle Optik.
- Ideal für Geländerbau (wenn Bauart 3 Maße gewünscht sind), Architektur und Möbelbau.
- Sauberes Schliffbild, passend zu unseren geschliffenen Edelstahlrohren.
- Nach dem Schweißen muss lediglich die Naht beigeschliffen werden.
Werkstoffwahl: V2A oder V4A?
Damit Ihre Schweißverbindung dauerhaft korrosionsfrei bleibt, ist die Wahl der richtigen Legierung entscheidend:
- V2A (1.4301 / 1.4307): Der Standard für Innenbereiche und normale Außenbereiche. Häufig verwendet im Geländerbau und Sanitärbereich.
- V4A (1.4404 / 1.4571): Für hohe Korrosionsbeständigkeit. Zwingend erforderlich in Küstennähe (Salzwasser), in Schwimmbädern (Chlor) oder in der chemischen Industrie.
Alle Bögen sind mit Anschweißenden versehen und bereit zur Weiterverarbeitung mittels WIG-Schweißen.
